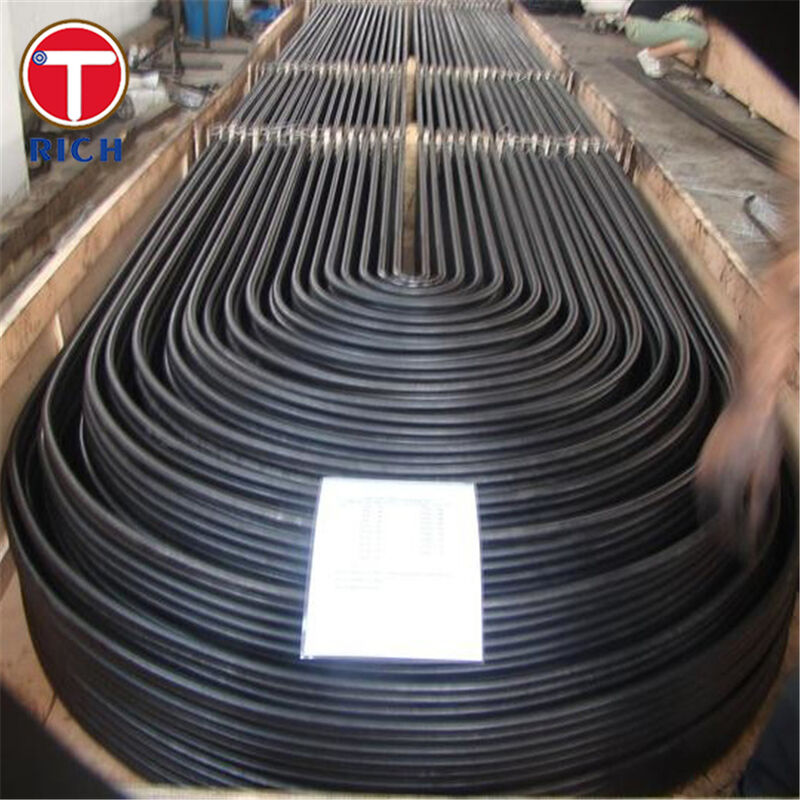

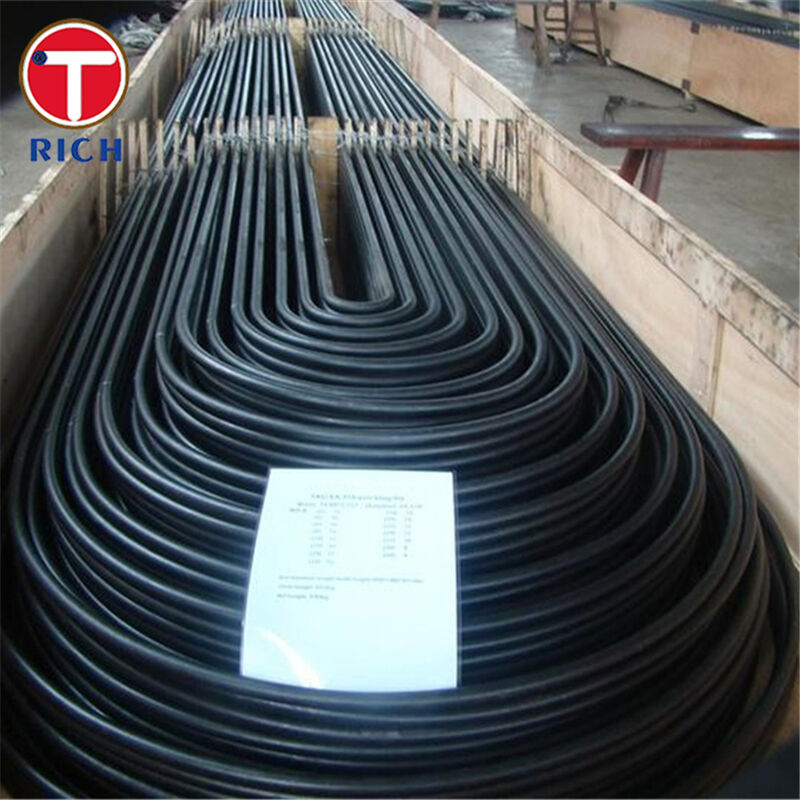

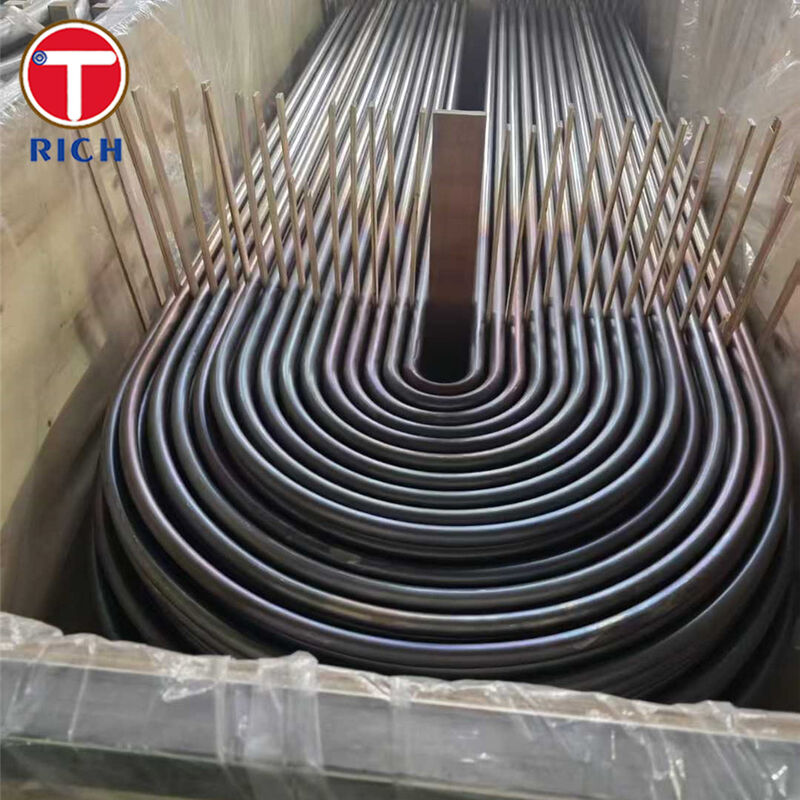

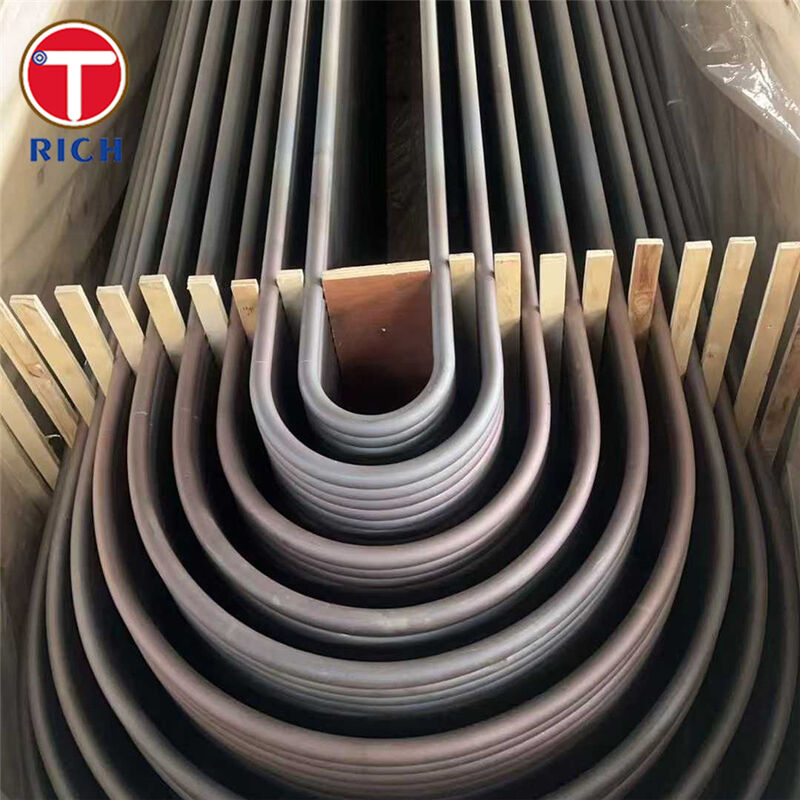

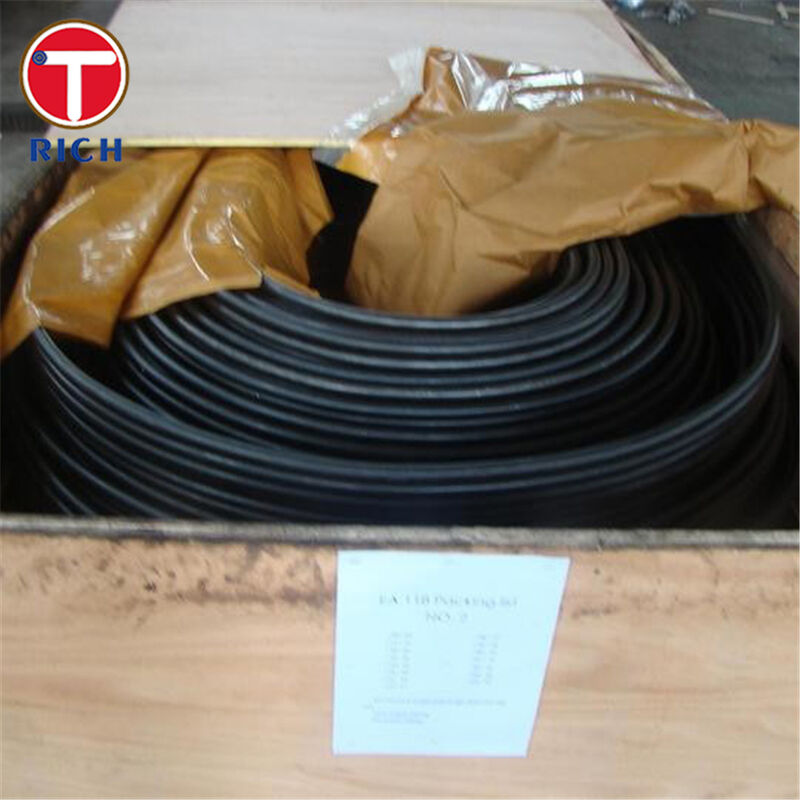

ASTM A179 A192 Nahtlose Kohlenstoffstahl U-Bogenrohre mit drucktragender Struktur und kontrollierter U-Bogengeometrie für Wärmetauscher

ASTM A179 / ASTM A192 U-Bogenrohre sind nahtlose Rohre aus Kohlenstoffstahl, die für Schalen- und Rohrwärmetauscher, Kessel, Kondensatoren und ähnliche thermische Geräte hergestellt werden, bei denen das kompakte Bündeldesignzuverlässige Druckfestigkeit, und eine stabile Wärmeübertragungsleistung erforderlich sind. ASTM A179 wird typischerweise für nahtlose kaltgezogene kohlenstoffarme Wärmetauscher und Kondensatorröhren ausgewählt,während ASTM A192 für nahtlose Kohlenstoffstahlkessel und Überhitzerrohre für den Hochdruckdienst verwendet wirdBei U-gebogenen Wechselstückbündeln liegt der Schwerpunkt nicht nur auf der Chemie und Festigkeit der Geraden, sondern auch auf der Integrität der Biegung, der Kontrolle der Wanddicke in der Biegezone, dem Restbelastungsmanagement,und Inspektion nach der Formung.

• Nahtlose Drucklagerstruktur:ASTM A179 bezieht sich auf nahtlose kaltgezogene Rohre aus kohlenstoffarmem Stahl für Wärmetauscher und Kondensatoren, während ASTM A192 nahtlose Rohre aus kohlenstoffarmem Stahl für den Hochdruckbetrieb bezieht.Dies beseitigt das Längsschweißrisiko in der Druckgrenze.
• Geometrie der gesteuerten U-Bekehrung für kompakte Wechselstückbündel:Bei der Herstellung von Wechselgeräten wird der U-Biegungsradius üblicherweise von1.5 × ODDies unterstützt kompakte Schalen- und Rohr-Layouts, während die Biegefertigbarkeit innerhalb der bewährten Industriepraxis gehalten wird.
• A179 Dimensionaler Vorteil für die Wärmeübertragung:ASTM A179 erfordertKaltziehung, die weit verbreitet zur Verbesserung der Dimensionalen Konsistenz und der internen/externen Oberflächenveredelung für effiziente Wärmeübertragungsrohre verwendet wird.
• A192 Festigkeitsspanne bei höherem Druck:ASTM A192-Kesselrohre sind für den Einsatz von nahtlosen Rohren aus Kohlenstoffstahl mit einer Mindestwand unter höherem Druck bestimmt,mit einer Breite von mehr als 20 mm,.
• Härtenkontrolle nach der Herstellung:In der ASTM A179-Produktzusammenfassung ist eine maximale Härte von72 HRB, während ASTM A192 eine Härtekontrolle sowie eine Abflachung, Flaring und hydrostatische Prüfung als Teil der Einhaltung erfordert.

• Abmessstabilität der Biegefläche:Wir steuern den U-Bekehrungsradius von praktischen Austauschbereichen ab1.5 × ODDies verringert die Gefahr einer übermäßigen Wandverdünnung und verbessert die Konstanz des Bündels während der Rohrplattenmontage.
• Restbelastungskontrolle nach dem Biegen:Nach der Biegung kann die Belastung erleichtert werden, wenn der Betrieb dies erfordert.In den technischen Leitlinien der Industrie wird hervorgehoben, dass die Wärmebehandlung nach der U-Bogenformung zur Verringerung der Restbelastung und zur Verringerung des Risikos von Ausfallmechanismen der Biegefläche bei anspruchsvollen Wartungsarbeiten verwendet wird.
• Überprüfung der Rohrintegrität:Neben den mechanischen und hydrostatischen Anforderungen an die Basisröhrchen verwendet die Prüfpraxis für Wechselröhrchen zunehmend Wirbelstrom oder verwandte NDT-Methoden, um Wandverluste, Gruben und lokale Defekte zu erkennen.Für Projektaufträge, Biegengebietsinspektion, Hydrotest und zusätzliche NDT können im QS-Plan festgelegt werden.

Spezifische Anwendung: Oberflächenkondensatorröhrengebündel aus Muschel und Rohr

ASTM A179 / A192 U-Bogenröhren werden als Rohrbundenelement in einem Oberflächenkondensator oder Schalen-Rohr-Wärmetauscher verwendet, bei dem eine Seite durch das Rohr und die andere Seite durch die Hülle fließt,mit der U-Konfiguration reduziert Rückgabe-Header und hilft kompakte Ausrüstung Design.

Nachstehend ist eine praktische Vergleichstabelle für fünf häufig verwendete Sorten, die für die Beschaffung von nahtlosen Rohren für Kessel/Wärmetauscher verwendet werden.Die Werte sind Grenzwerte für Standardklassen oder typische veröffentlichte Grenzwerte aus den zitierten Standardzusammenfassungen..
