ASTM B395 U-Bogen nahtlose Kupfer- und Kupferlegierungsrohre für Wärmetauscher

Material

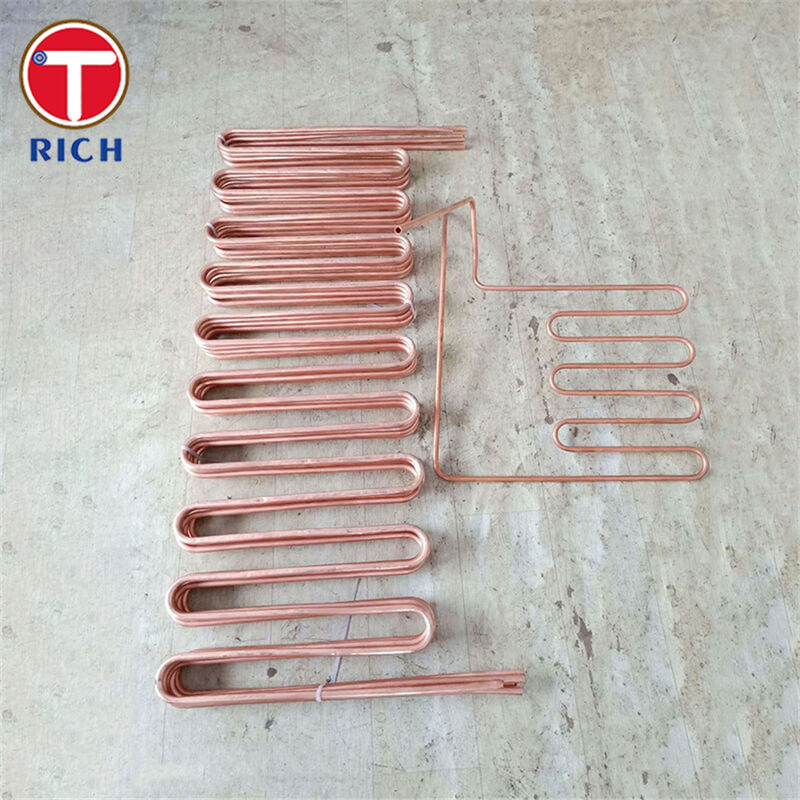

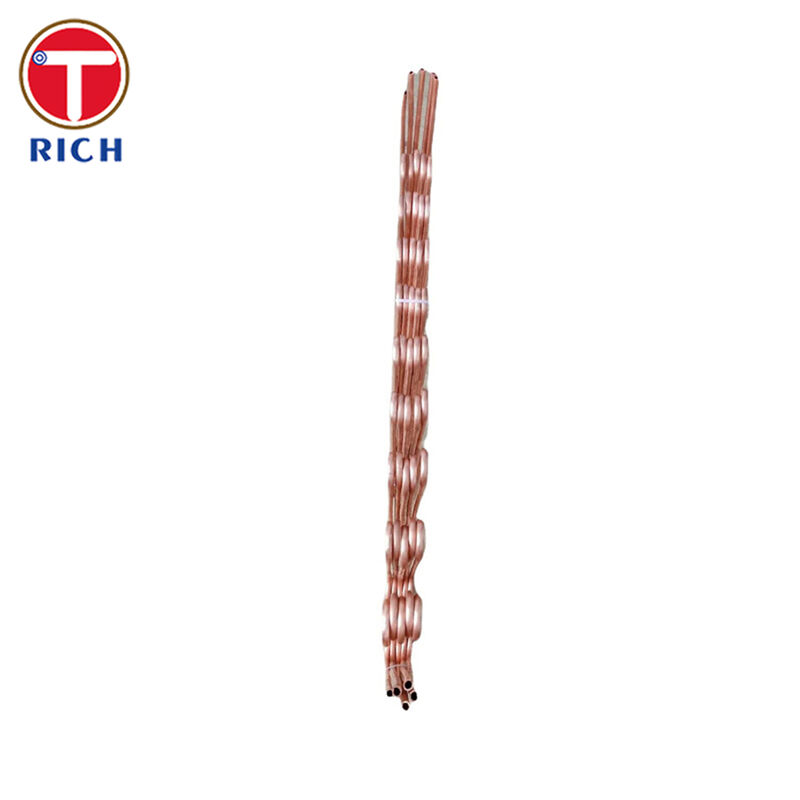

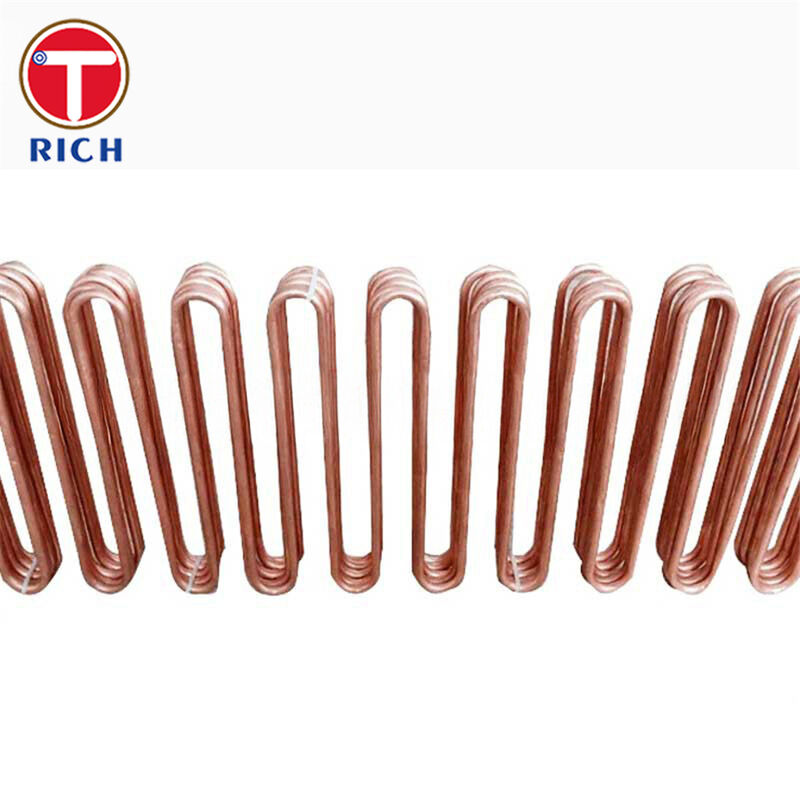

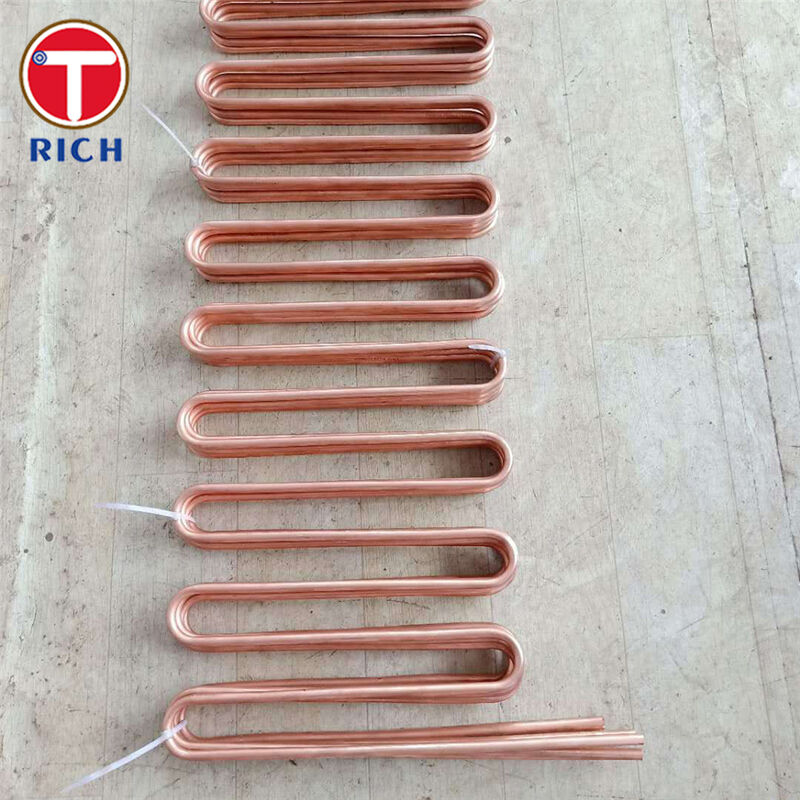

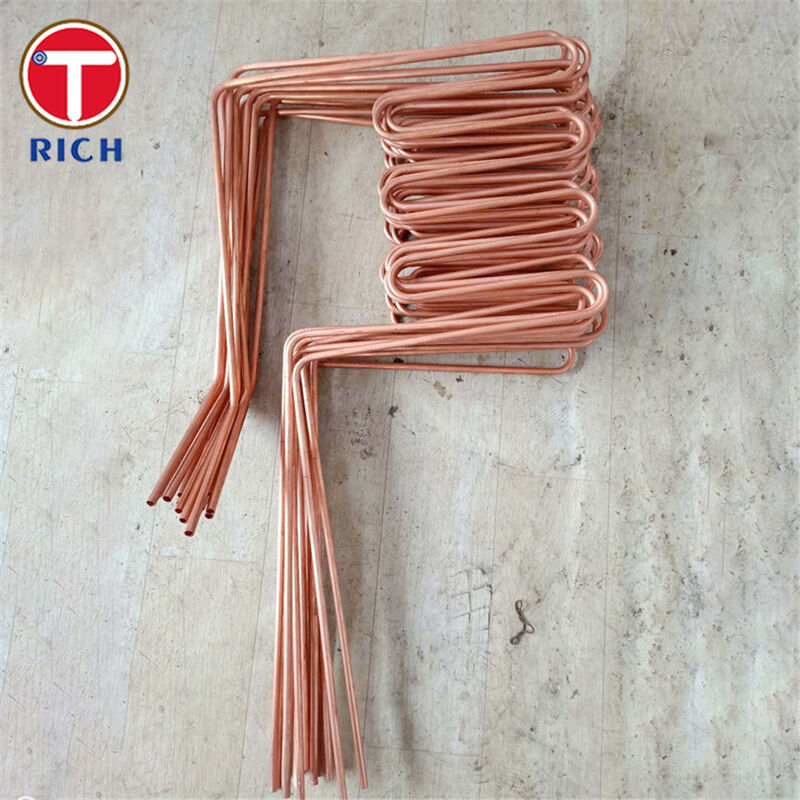

ASTM B395/B395M U-Bogen-Rohre sind 180°-gebogene, nahtlose Rohre, die in Kondensatoren, Verdampfern und Wärmetauschern verwendet werden und aus nahtlosem Kupfer- und Kupferlegierungsrohr hergestellt werden. Die Spezifikation gilt für Rohre ≤ 2 Zoll (50 mm) Außendurchmesser und umfasst gängige Wärmeübertragungslegierungen, einschließlich sauerstofffreiem Kupfer (C10200), phosphor-desoxidiertem Kupfer (C12200), Admiralty/Aluminium-Messing (C44300/C68700) und Kupfer-Nickel-Güten (C70600/C71500), unter anderem.

Spezifikationen

• Produktform: U-Bogen-Rohr (in einer Ebene um 180° zu einer U-Form gebogen).

• Größenbereich (Außendurchmesser): ≤ 2 Zoll (50 mm).

• Legierung/Härtegrad: Pro Bestellung—UNS-Bezeichnung und Härtegrad müssen angegeben werden.

• Wichtige Bestellparameter (empfohlen für die Angabe auf der Bestellung/Zeichnung):

  • Rohr-Außendurchmesser × Wandstärke

  • Biegeradien-Zeitplan

  • Schenkel-Länge (gerade Schenkel)

• Option für doppelte Stärke (für kleine Biegeradien):

  • Doppelte Stärke = Rohr mit mehr als einer Wandstärken.

  • Falls angegeben, wird der Mittelteil vor dem Biegen um eine BWG-Stärke dicker als die Wand der geraden Schenkel hergestellt; standardmäßig wird er mit konstantem Innendurchmesser (ID) hergestellt (dickere Ausführung durch Erhöhung des Außendurchmessers erreicht).

• Biegequalität: Der gebogene Teil muss im Wesentlichen gleichmäßig gekrümmt sein.

Hauptmerkmale

• Hohe Wärmeübertragungseffizienz durch Kupfer/Kupferlegierungs-Metallurgie (optimiert für Kondensator-/Verdampfer-/Wärmetauscher-Einsatz).

• Legierungsflexibilität: Kupfer, Messing, Aluminiummessing und Cu-Ni-Güten passend zu den Kühlmedien (Süßwasser, Brackwasser, Meerwasser).

• Prozessfertige Geometrie: präzise U-Bögen für kompakte Rohrbündel.

• Qualitätsprüfung im Standard integriert: Wirbelstrom-ZfP und Dichtheitsprüfungsoptionen.

Unsere Vorteile

1. „Werden sich die U-Bögen verformen, ovalisieren oder knittern?“
   U-Bögen sind naturgemäß mit Verformungsrisiken durch das Biegen konfrontiert (Ovalität/Ausdünnung). Unsere Lösung ist kontrolliertes Biegen plus die Option für doppelte Stärke bei kleinen Radien: Der Standard erlaubt einen dickeren Mittelteil (eine BWG-Stärke dicker) vor dem Biegen, um die Biegestabilität zu verbessern, während standardmäßig ein konstanter Innendurchmesser beibehalten wird.

2. „Wie stellen Sie sicher, dass das Rohr vor dem Biegen fehlerfrei ist?“
   ASTM B395 schreibt vor, dass jedes Rohr vor dem Biegen einer Wirbelstromprüfung gemäß ASTM E243 unterzogen wird—ein Industriestandardansatz zur Erkennung von Unregelmäßigkeiten, die zum Versagen führen können.

3. „Wie garantieren Sie die Dichtheit?“
   Jedes U-Bogen-Rohr muss eine Dichtheitsprüfung bestehen, wobei der Hersteller die Methode auswählen kann, sofern nichts anderes angegeben ist:

• Hydrostatische Prüfung bis zu einer Faserbeanspruchung von 7000 psi (48 MPa) (der Prüfdruck muss 1000 psi / 6,9 MPa nicht überschreiten, sofern nicht anders angegeben), oder

• Pneumatische Prüfung bei ≥ 60 psi (400 kPa) ohne Leckanzeige für 5 s.

4. „Was ist mit dem Risiko von Spannungsrisskorrosion (SCC), insbesondere bei Messing?“
   SCC kann durch Umgebung + Eigenspannung verursacht werden; Ammoniak-bedingte SCC ist eine bekannte Ausfallursache bei Messing-Wärmetauschern. Wir mildern dies durch die Unterstützung bei der Materialauswahl, und für Cu-Ni-U-Bögen bietet der Standard die Möglichkeit, ein Spannungsarmglühen des U-gebogenen Teils vorzuschreiben; Empfindlichkeitsprüfungsoptionen (Ammoniakdampf / Quecksilbernitrat) werden ebenfalls in der Spezifikation behandelt.

5. „Können Sie Rückverfolgbarkeit und Dokumentation für QA/QC bereitstellen?“
   ASTM B395-Bestelloptionen umfassen die Kennzeichnung/Rückverfolgbarkeit der Charge, Zertifizierung und ein Werksprüfzeugnis (MTR), falls erforderlich—zur Unterstützung der Projektdokumentation und der Wareneingangskontrolle.

Chemische Zusammensetzung

Mechanische Eigenschaften

Ausführungsstandards

• ASTM: ASTM B395/B395M (U-Bogen nahtlose Kupfer- und Kupferlegierungs-Wärmetauscher- und Kondensatorrohre). Zu den zugehörigen referenzierten Tests gehören ASTM E243 (Wirbelstrom), sowie andere Testmethoden, die in B395 referenziert werden.

• EN: EN 12451:2012 (nahtlose runde Kupfer- und Kupferlegierungsrohre für Wärmetauscher/Kondensatoren/Verdampfer/Entsalzungsanlagen; der Größenbereich ist im Standard angegeben).

• GOST: GOST 21646-2003 (Kupfer- und Messingrohre für Wärmetauscheranlagen—technische Anforderungen und Abnahme).

• JIS: JIS H3300 (nahtlose Kupfer- und Kupferlegierungsrohre; üblicherweise als JIS-Grundlage für die Lieferung von Kondensator-/Wärmeübertragungsrohren verwendet).

• GB: GB/T 8890-2015 (nahtlose Kupferlegierungsrohre für Wärmetauscher) und GB/T 1527-2017 (gezogene Rohre aus Kupfer und Kupferlegierungen).

Anwendungsbereiche

Typische Industrien

• Stromerzeugung (Dampfoberflächenkondensatoren, Speisewassererhitzer)

• Petrochemie & Raffinerie (Kühler, Kondensatoren)

• Marine & Offshore (Seewasserkühler, Zentralkühler)

• Entsalzung & Wasseraufbereitung (Soleerhitzer, Kondensatoren)

• HLK & industrielle Kältetechnik (Kondensatoren/Verdampfer)
