ASTM A179 Kaltgezogenes nahtloses U-Biege-Rohr aus kohlenstoffarmem Stahl für Wärmetauscher
Produktdetails
Kaltgezogenes nahtloses U-Bogenrohr
,U-Rohr aus kohlenstoffarmem Stahl
,U-förmiges Rohr des Wärmetauschers
ASTM A179 U-Bend-Röhre Kaltgezogene nahtlose Rohre aus kohlenstoffarmem Stahl für Wärmetauscher
Material

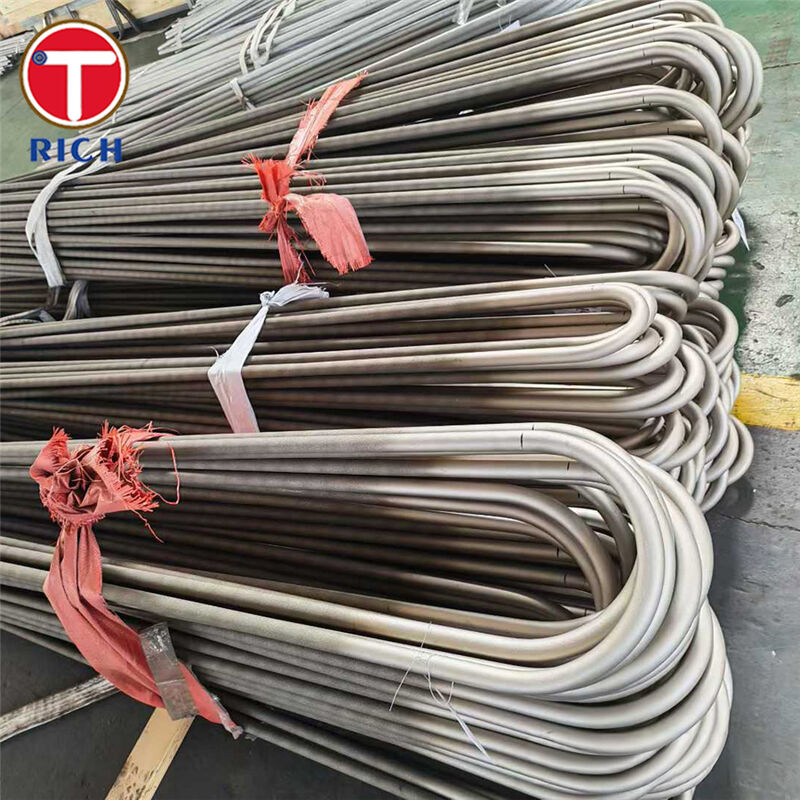

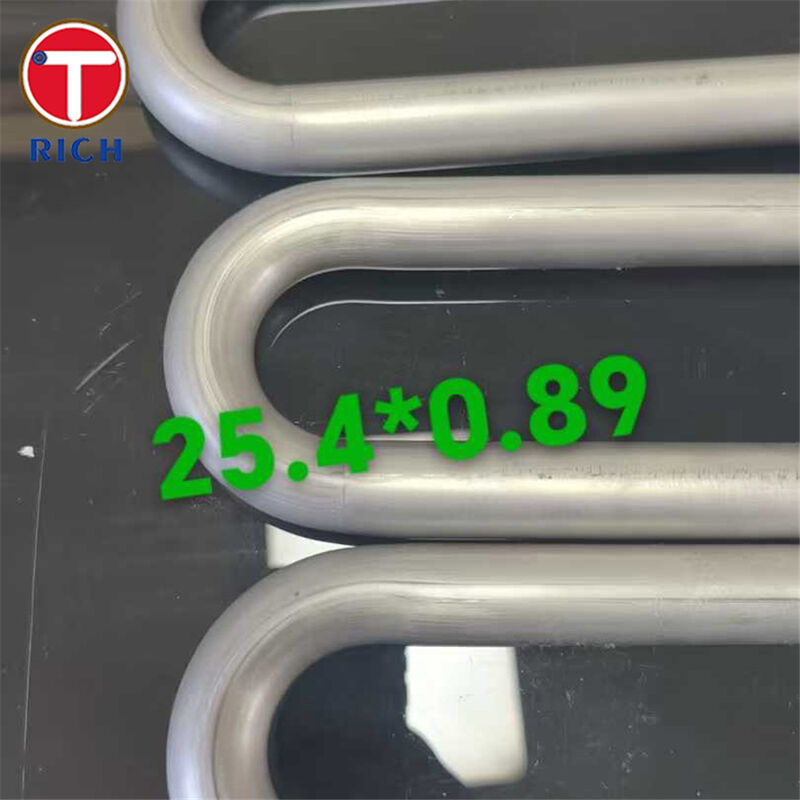

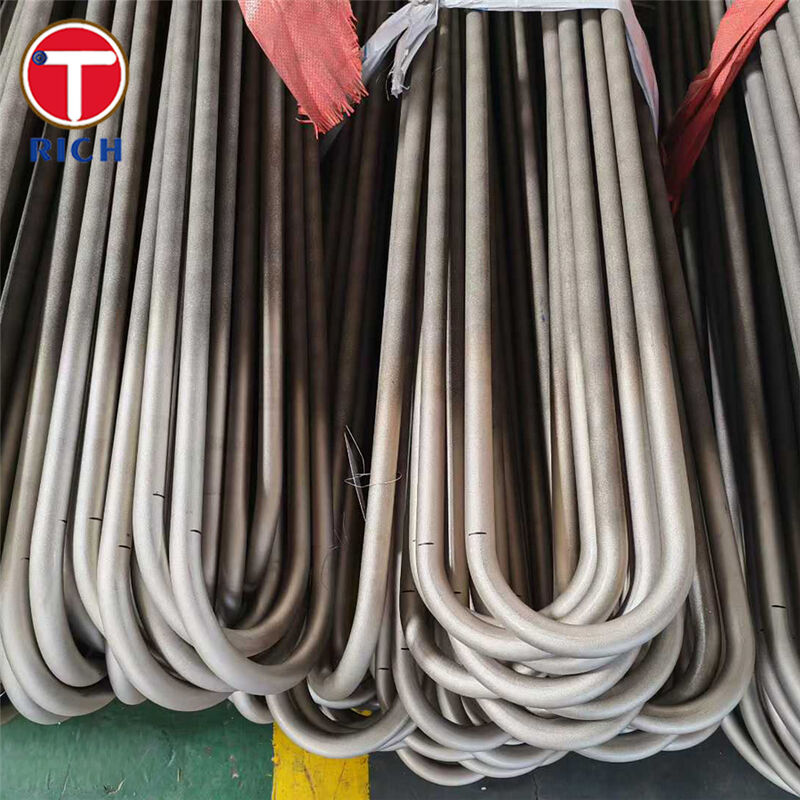

ASTM A179 U-Bend-Röhren sind nahtlose, kalt gezogenen Stahlröhren mit niedrigem Kohlenstoffgehalt, die für Schalen- und Rohrwärmetauscher, Kondensatoren, Kühlgeräte und ähnliche Wärmeübertragungsausrüstung in U-Form geformt werden.Das Grundrohr wird durch den nahtlosen Prozess und Kaltziehung hergestellt, dann auf den erforderlichen Radius/Beinlänge gebogen, wobei die Dimensionsstabilität und der Oberflächenzustand streng kontrolliert werden.
Spezifikation
-
Typ des Produkts: U-Bogen (U-Rohr) für Wärmetauscher
-
Basismaterial / Norm: ASTM A179 / A179M (oft als SA179 für ähnliche Beschaffungssprache bezeichnet)
-
Herstellungsart: nahtlos → kalt gezogen → U-Bogen (pro Zeichnung)
-
Typischer OD-Bereich für Basisrohre (ASTM A179-Bereich): 1/8" bis 3" (3.2~76,2 mm)
-
Schlüssel-U-Bekehrungsparameter (auf maßgeschneidert):
-
Bewegungsradius (CLR), Beinlänge, Tangenzlänge, Geradlänge, Endveredelung
-
Kontrollierte Ovalität und Wandverdünnung an der Kurve (gemessen und zu melden)
-
Wesentliche Merkmale
-
Ausgezeichnete Wärmeübertragungsfähigkeit: glatte OD/ID, einheitliche Wand, stabile Geometrie aus kalt gezogenen Rohren
-
Zuverlässige Formleistung: Die kohlenstoffarme Chemie unterstützt Biege-, Ausdehnung und Walzen, die üblicherweise für die Röhre-zu-Rohrblatt-Versammlung erforderlich sind
-
Qualitätsprüfung: Chemieprüfung + mechanische Prüfung + typische Rohrprüfungen (z. B. Härte/Flachbildung/Flammen/hydrostatische oder NDT-Optionen pro Bestellung)
Unsere Vorteile
-
Wie steuern Sie die Ausdünnung der Wände und die Ovalisierung an der U-Bekehrung?
Wir steuern Biegewerkzeuge, Schmierung und Formierparameter und können Biegeflächenmessungen (Ovalität und Wandverdünnung) anbieten.für U-RöhrchenWir können nach Ihren Projektkriterien herstellen und prüfen und Prüfunterlagen liefern. -
Welche Kontrollen und Unterlagen werde ich erhalten?
Wir bieten eine vollständige Rückverfolgbarkeit nach Wärme/Lot und Mühlprüfbescheinigung (EN 10204 3.1 auf Anfrage erhältlich),Zusätzlich zur Einhaltung der erforderlichen Prüfungen gemäß den ASTM-Rohrvorschriften (chemische/Produktanalyse und mechanische Prüfung)(Hydrostatische oder zerstörungsfreie Prüfung, sofern angegeben). -
Wie verhindert man Verunreinigungen und Versandschäden (kritisch für Wärmetauscher)?

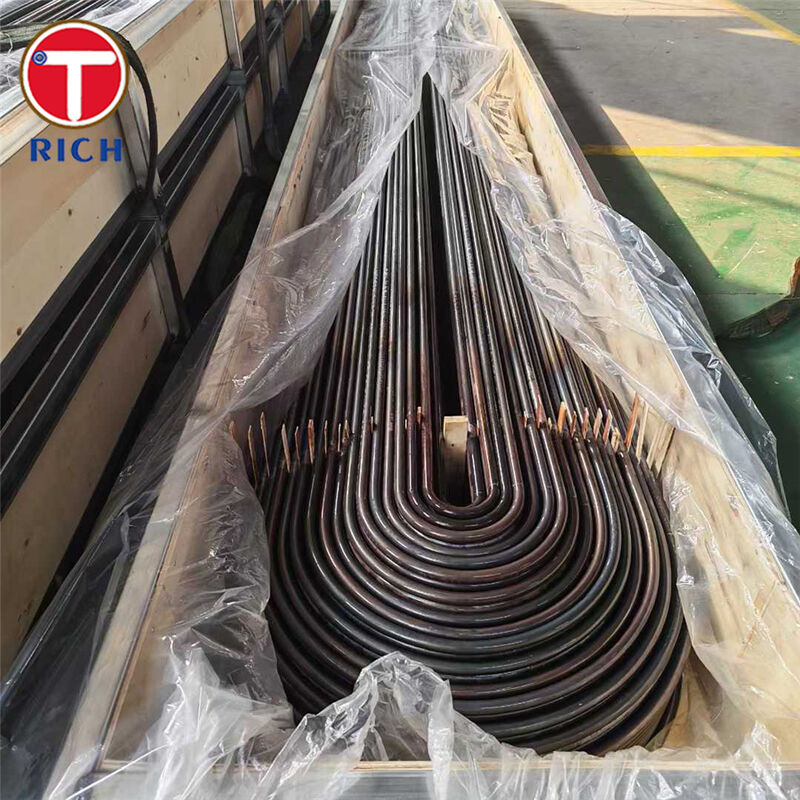

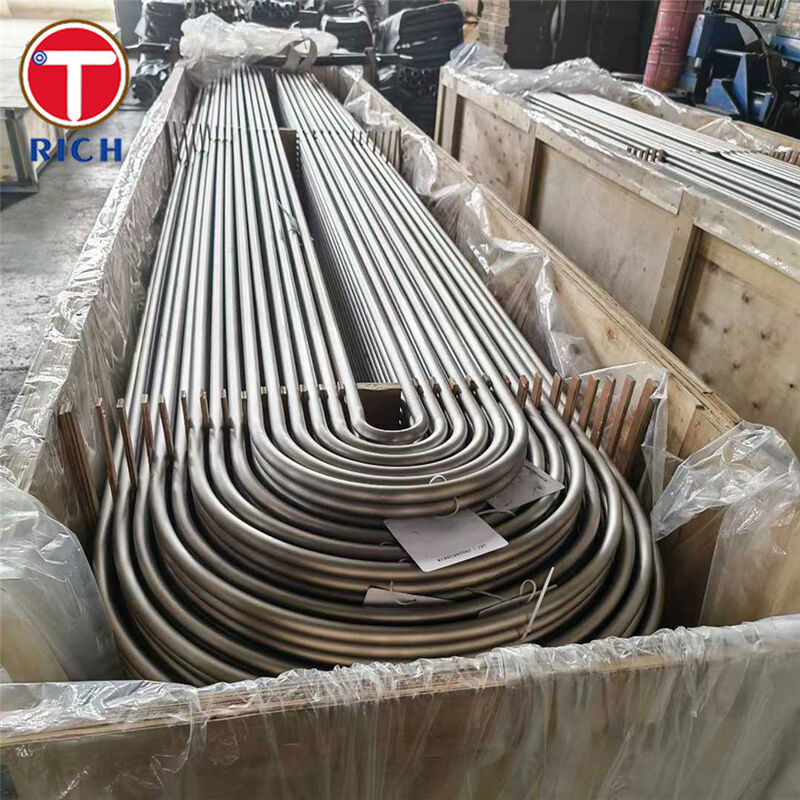

Wir verfolgen kontrollierte Veredelungs- und Verpackungsverfahren (Schneiden/Entwurzeln/Reinigung, Endkappen/Dichtung und Exportverpackung), um die Rohrenden und die innere Sauberkeit während des Transports und der Lagerung zu schützen.
Chemische Zusammensetzung
| Grade / Standard | C | - Ja. | In | P | S | Die | Ni | - Was? | - Das ist Mo. | V | Nb | Ti | Das ist alles. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | 0.06'0.18 | - Ich weiß. | 0.27 ̊0.63 | ≤ 0035 | ≤ 0035 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| ASTM A192 | 0.06'0.18 | ≤ 025 | 0.27 ̊0.63 | ≤ 0035 | ≤ 0035 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| ASTM A210 Gr. A-1 | ≤ 027 | ≥ 010 | ≤ 093 | ≤ 0035 | ≤ 0035 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| EN 10216-2 P235GH (1.0345) | ≤ 016 | ≤ 035 | ≤ 120 | ≤ 0025 | ≤ 0020 | ≤ 030 | ≤ 030 | ≤ 030 | ≤ 008 | ≤ 002 | ≤ 001 | ≤ 004 | ≥ 002 |
| JIS G 3461 STB340 | ≤ 018 | ≤ 035 | 0.30 ̊0.60 | ≤ 0035 | ≤ 0035 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
Anmerkung: ?? ist für diese Klasse nicht in den zitierten Zusammenfassungen angegeben.
Mechanische Eigenschaften (5 Referenzklassen)
| Grade / Standard | Zugfestigkeit (MPa) | Ausfallfestigkeit (MPa) | Ausdehnung (%) | Härte |
|---|---|---|---|---|
| ASTM A179 | ≥ 325 | ≥ 180 | ||
| ASTM A192 | ≥ 325 | ≥ 180 | ≥ 35 | ≤ 77 HRB |
| ASTM A210 Gr. A-1 | ≥ 415 | ≥ 255 | ≥ 30 | ≤ 79 HRB |
| EN 10216-2 P235GH (T ≤ 16 mm Referenz) | 360 ¢ 500 | ≥235 | ≥ 25 | - Ich weiß. |
| JIS G 3461 STB340 | ≥340 | ≥ 175 | ≥ 35 | - Ich weiß. |
Normen
-
ASTM: ASTM A179/A179M (Basisrohr) + ASTM A450/A450M (allgemeine Anforderungen für Rohre aus Kohlenstoff-/Niedriglegierstahl)
-
EN: EN 10216-2 (nahtlose Rohre für Druckzwecke mit erhöhten Temperatur-Eigenschaften, z. B. P235GH)
-
GOST: GOST 8733 (technische Anforderungen an kaltdeformierte nahtlose Rohre) + GOST 8734 (Größenbereich für kaltgeformte nahtlose Rohre)
-
JIS: JIS G 3461 (Kessel aus Kohlenstoffstahl und Wärmetauscherrohre, z. B. STB340)
-
GB: GB/T 3639 (nahtlose kaltgezogene/kaltgewalzte Präzisionsrohre) und projektgesteuerte Auswahlmöglichkeiten wie GB 3087 für den Kesselbetrieb, falls angegeben
Anwendungsbereiche
-
Stromerzeugung und Kessel: Kondensatoren, Zufuhrwasserbereiter, Ökonomizer (U-Rohrbündel)
-
Öl und Gas/Raffinerien: Kühlgeräte, Kondensatoren, Wärmerückgewinnungsaustauschgeräte
-
Chemie und Petrochemie: Prozesswärmetauscher, Oberflächenkühler
Die U-Bend-Geometrie wird hauptsächlich in Shell-and-Tube-Austauschern verwendet, um kompakte Mehrpass-Flusswege und ein effizientes Bündellayout zu ermöglichen.
F: Sind Sie Handelsgesellschaft oder Hersteller?
A: Der Hersteller kann auch handeln.
F: Wie lange dauert Ihre Lieferzeit?
A: Im Allgemeinen sind es 10-15 Tage, wenn die Waren auf Lager sind, oder es sind 30-40 Tage, wenn die Waren nicht auf Lager sind,
Es ist nach der Menge.
F: Liefern Sie Proben? Ist es kostenlos oder extra?
A: Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
F: Was sind Ihre Zahlungsbedingungen?
A: Bezahlung <=2000USD, 100% im Voraus. Bezahlung>=2000USD, 30% T/T im Voraus, Guthaben vor Versand.
Wenn Sie eine weitere Frage haben, können Sie mich gerne kontaktieren.
-
