Lasergeschweißte Flossen-Haarpin-Röhren für industrielle Kessel und Wärmetauscher
Produktdetails
Lasergeschweißtes Flachrohr
,Industrieboiler-Haarpin-Rohr
,Wärmetauscher Lasergeschweißtes Rohr

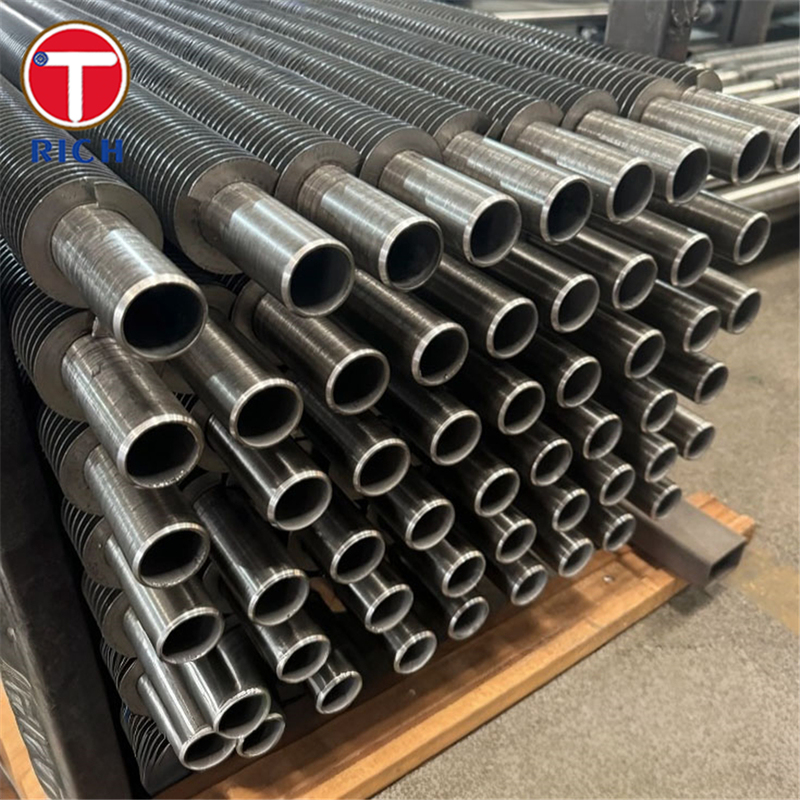

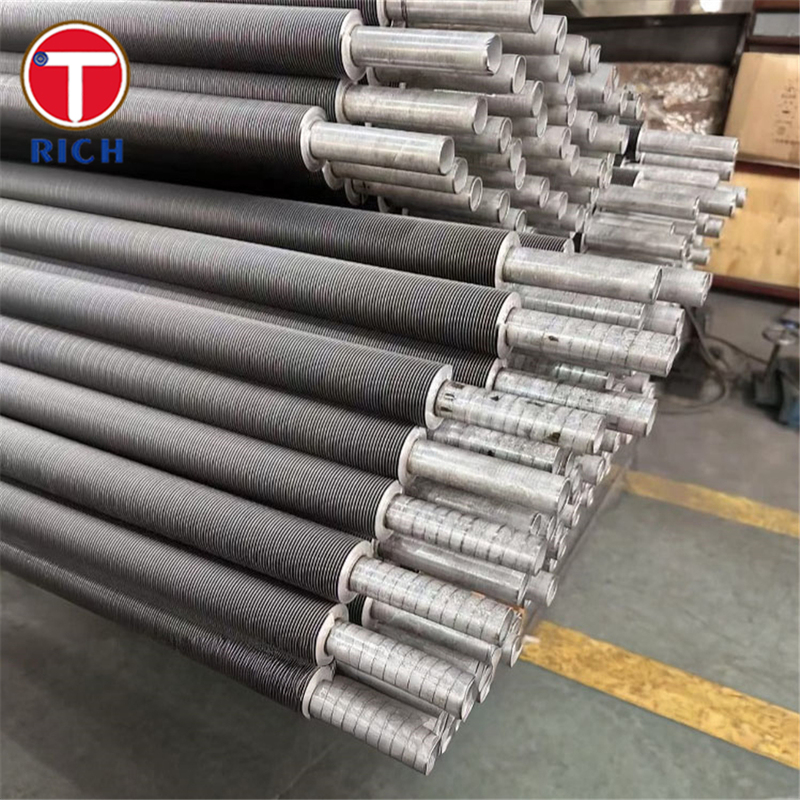

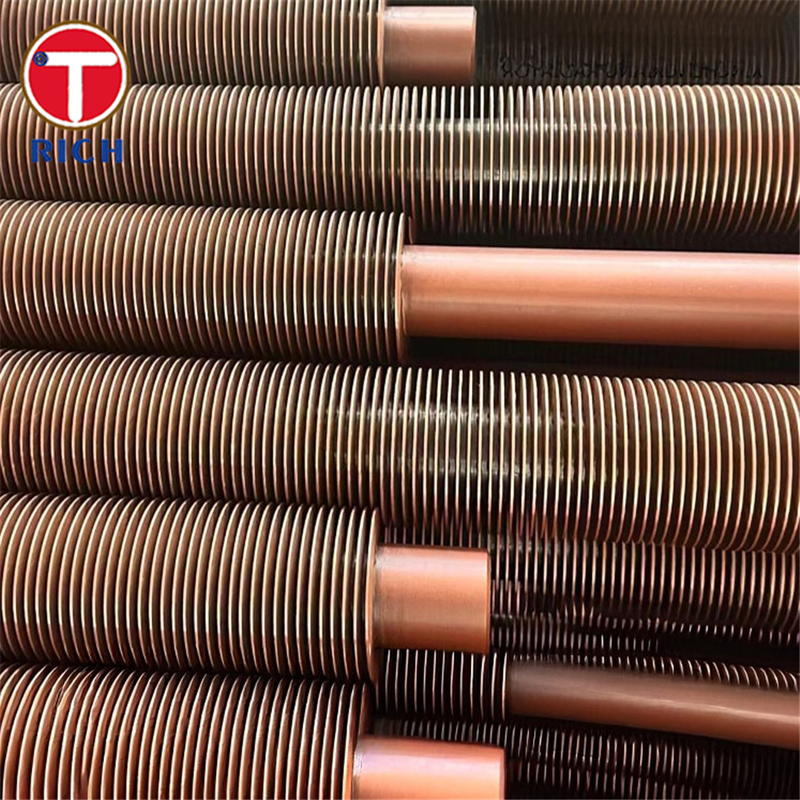

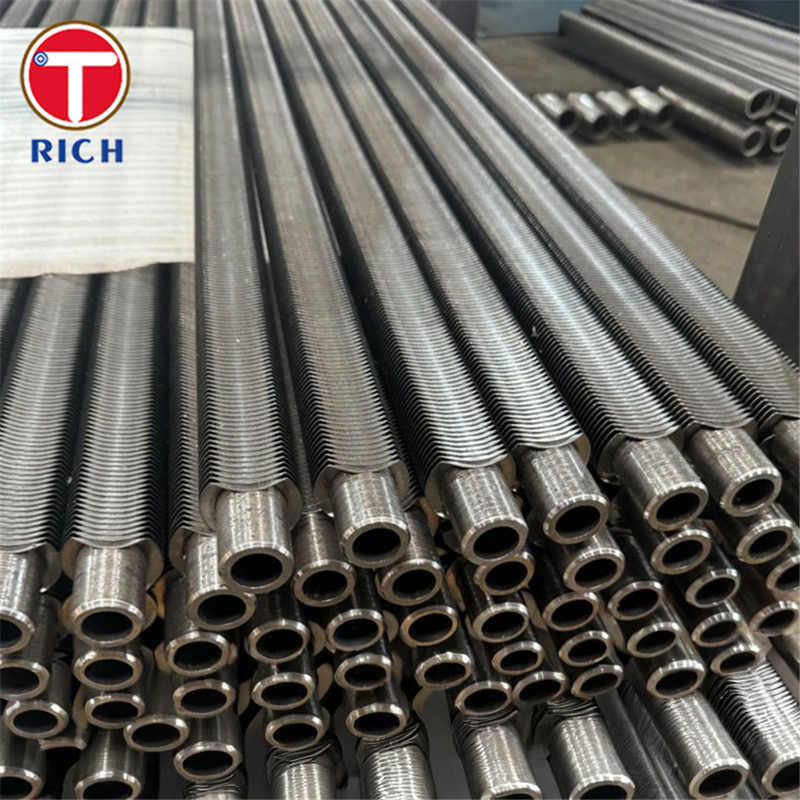

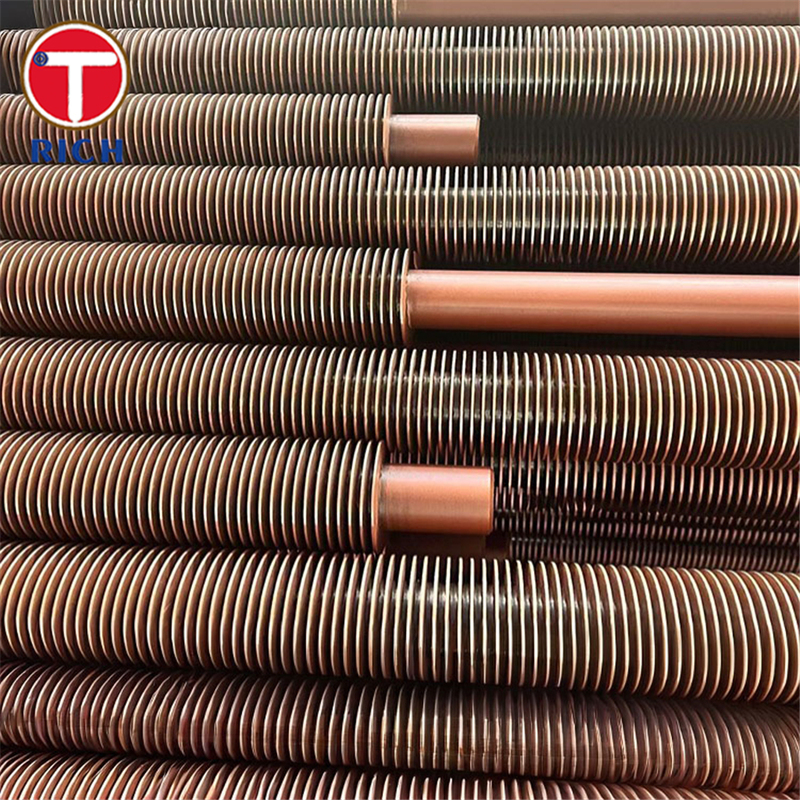

Braune Fintube-Haarpin-Industriekessel-Laser-Schweißröhren für Wärmetauscher
Material / Produktbeschreibung
Brown Fintube hairpin tubes are longitudinally finned tubes typically produced via resistance welding (or in more advanced designs via laser welding) where fins are welded onto a base tube to form a compactDie Geometrie der "Haarspitze" bezieht sich auf U-Beklammungen oder Doppelbeinkonfigurationen.die Flossen in kompakte Gegenströmungs- oder Mehrrohrwärmetauscher (Haarnadelwärmetauscher) integrieren.
Diese Flossenröhren sind für industrielle Kessel, Ökonomizer, Abwärmerückgewinnung, Gasheizungen und andere Anwendungen für den Wärmeaustausch mit hoher Temperatur / hohem Druck ausgelegt.
Spezifikationen
| Parameter | Typischer Wert / Bereich |
|---|---|
| Außendurchmesser des Grundrohrs (O.D.) | 19 mm bis 76 mm (typisch) |
| Stützrohrwandstärke | 2.0 mm bis 6.0 mm (typisch) |
| Flossenhöhe | 60,0 mm bis 32,0 mm |
| Flossendicke | 00,8 mm bis 1,2 mm |
| Anzahl der Flossen pro Zeile | 4, 8, 16, 24, 32, 40, 48 (Vielfache von vier) |
| Höchstlänge | Normalerweise ≤ 15 m |
| Flossenhöhe / Abstand | Projektspezifisch, typisch zwischen Flossen, die nur wenige mm voneinander entfernt sind |
| Materialkombinationen | Kohlenstoffstahl, Edelstahl (304, 316 usw.), Legierungsstahl |
Chemische Zusammensetzung
Nachstehend ist eine Mustertabelle zu finden, in der die chemischen Zusammensetzungen von fünf ähnlichen, im Kessel- oder Wärmetauscherbetrieb üblichen Flossenröhrengrößen verglichen werden.Das Flossenmaterial ist oft vom gleichen Typ oder aus einer kompatiblen Legierung.
| Zulassung | C (max) | - Ja. | In | Die | Ni |
|---|---|---|---|---|---|
| ASTM A213 TP304 | 0.08 | 1.00 | 2.00 | 18.0 ¢20.0 | 8.0 ¥10.5 |
| ASTM A213 TP316 | 0.08 | 1.00 | 2.00 | 16.0 ¢18.0 | 10.0 ¥14.0 |
| ASTM A213 T11 | 0.15 | 0.50 | 1.00 | 1.0 | - Ich weiß. |
| ASTM A213 T22 | 0.15 | 0.50 | 1.00 | 2.0 | - Ich weiß. |
| ASTM A335 P11 | 0.15 | 0.50 | 1.00 | 1.0 | - Ich weiß. |
Diese Grundstahlsorten sind veranschaulichend. Das Flossenrohr kann eine ähnliche oder passende Flossenlegierung verwenden. Die genauen chemischen Zusammensetzungen sollten aus dem anwendbaren Spezifikations- / Werkzeugzertifikat ermittelt werden.
Mechanische Eigenschaften
Hier ist eine vergleichende Tabelle der typischen mechanischen Eigenschaften (bei Umgebungstemperatur) derselben oder ähnlichen Grundrohrmaterialien/Klassen.
| Zulassung | Ausfallfestigkeit (MPa) | Zugfestigkeit (MPa) | Ausdehnung (%) | Härte (HV oder ähnlich) |
|---|---|---|---|---|
| TP304 | ~215 | 515 ¥720 | ≥ 40 % | ~ 200 ¥ 220 HV |
| TP316 | ~215 | 515 ¢ 695 | ≥ 40 % | ~ 200 ¥ 220 HV |
| T11 | ~205 | 415 ¥585 | ≥ 20 % | ~ 140 ∼ 180 HV |
| T22 | ~205 | 415 ¥585 | ≥ 20 % | ~ 140 ∼ 180 HV |
| P11 | ~205 | 415 ¥585 | ≥ 20 % | ~ 140 ∼ 180 HV |
Diese Werte sind indikativ und hängen von der Wärmebehandlung, der Wandstärke und den Fertigungstoleranzen ab.
Wesentliche Merkmale
-
Hohe thermische Effizienz: Die Flossen vergrößern die äußere (oder innere) Oberfläche, beschleunigen die Wärmeübertragung und verringern die erforderliche Rohrlänge oder -größe.
-
Laserschweißverbindung: Bei durch Laserschweißen hergestellten Flossenröhren verbessern Volldurchdringung, kontinuierliches Schweißen und minimale Hitzebelastung die Flossenbindung an die Röhre.Verringerung der Wärmebeständigkeit und Verbesserung der Korrosionsbeständigkeit.
-
Kompakte Geometrie: Die U-Bekehrungs- oder Doppelbeinordnung ermöglicht kompakte Gegenströmungskonstruktionen, reduziert die Notwendigkeit von Ausdehnungsgelenken und spart den Fußabdruck.
-
Hochdruck-/Hochtemperaturfähigkeit: Durch das robuste Schweißen und die Materialauswahl ist der Betrieb unter anspruchsvollen Kessel- oder Prozessbedingungen möglich.
-
Einfache Wartung: Die Haarnadelkonfiguration erlaubt einen einfacheren Zugang, Inspektion und Reinigung im Vergleich zu langen geraden Bündeln.
Regulierungsstandards
Je nach Region und Anwendung können folgende Normen gelten:
-
ASTM / ASME: z. B. ASTM A213, ASME Kessel- und Druckbehältercode (B & PV) für nahtlose ferritische und austenitische Rohre
-
Die: Europäische Normen für Stahl und Wärmetauscher
-
GOST / Russisch: gleichwertige Spezifikationen auf russischen / GUS-Märkten
-
JIS: Japanische Industriestandards
-
Großbritannien: chinesische nationale Normen (z. B. GB für Stahl, Rohre)
Der Hersteller von Flossenröhren muss sicherstellen, dass die geltenden Normen eingehalten werden (Material, Abmessungstoleranzen, Druckprüfung, zerstörungsfreie Prüfung).
Anwendungsbereiche
Weite Anwendungsbereiche
-
Stromerzeugung (Kessel, Ökonomizer, Rückgewinnung von Abwärme)
-
Petrochemie und chemische Verarbeitung
-
Öl und Gas
-
HVAC / industrielle Heizung / Dampfsysteme
-
Heizung von Lebensmittel-/pharmazeutischen Verfahren
-
Wärmerückgewinnung/Wärmeregenerationssysteme
Spezifische Anwendungen
-
Heizkörper: Braune Fintube-Haarspin-Röhren werden verwendet, um vor dem Stapeln Restwärme aus Rauchgasen zurückzugewinnen, wodurch der Wirkungsgrad verbessert wird.
-
Abwärmekessel / Wärmerückgewinnung: In Industrieanlagen, in denen heiße Gase oder Ströme gekühlt oder Wärmerückgewinnung erforderlich sind.
-
Gasheizgeräte: Als Bestandteil von Gas-zu-Gas- oder Gas-zu-Flüssigkeit-Wärmetauschern.
-
Prozessheizgeräte in chemischen Anlagen: Wenn eine Flüssigkeit effizient in einer kompakten Fläche erhitzt oder gekühlt werden muss.
-
Luftvorheizungen/Rückgewinnung von Rauchgaswärme: Flossenröhren helfen, den Wärmeaustausch zwischen Rauchgas und eingehender Luft oder Prozessströme zu fördern.
F: Sind Sie Handelsgesellschaft oder Hersteller?
A: Der Hersteller kann auch handeln.
F: Wie lange dauert Ihre Lieferzeit?
A: Im Allgemeinen sind es 10-15 Tage, wenn die Waren auf Lager sind, oder es sind 30-40 Tage, wenn die Waren nicht auf Lager sind,
Es ist nach der Menge.
F: Liefern Sie Proben? Ist es kostenlos oder extra?
A: Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
F: Was sind Ihre Zahlungsbedingungen?
A: Bezahlung <=2000USD, 100% im Voraus. Bezahlung>=2000USD, 30% T/T im Voraus, Guthaben vor Versand.
Wenn Sie eine weitere Frage haben, können Sie mich gerne kontaktieren.
-
