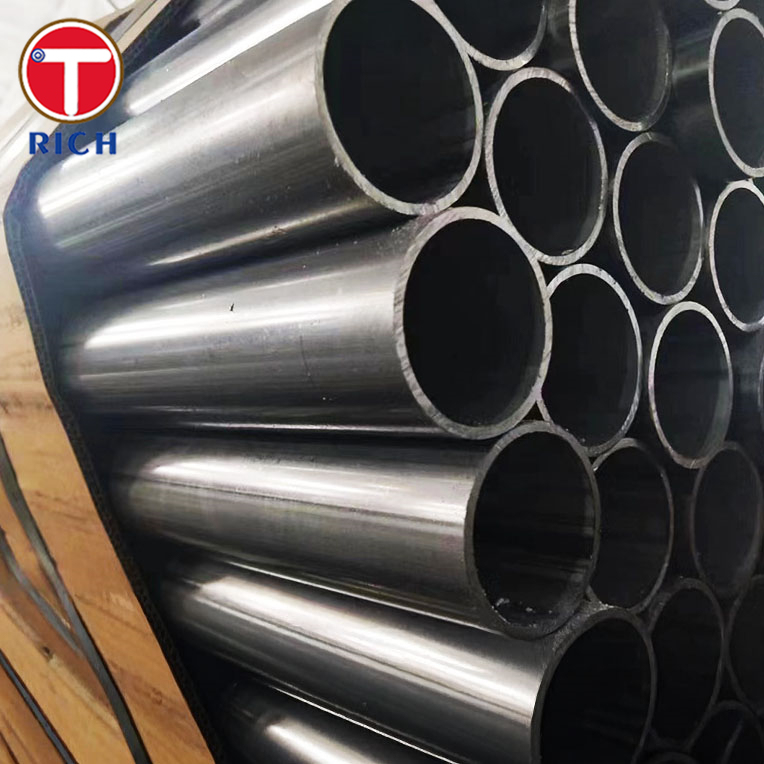

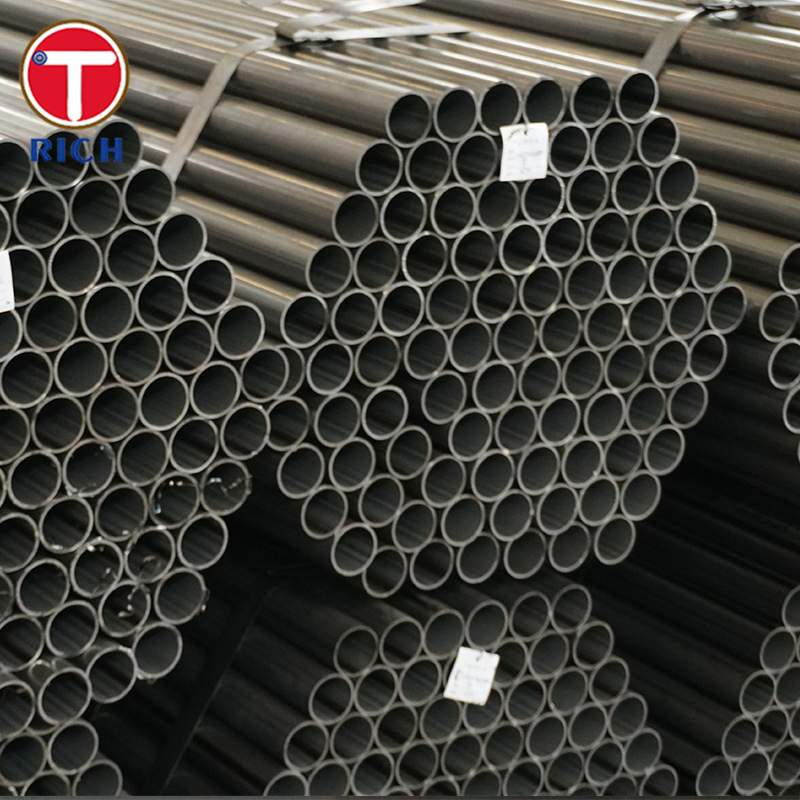

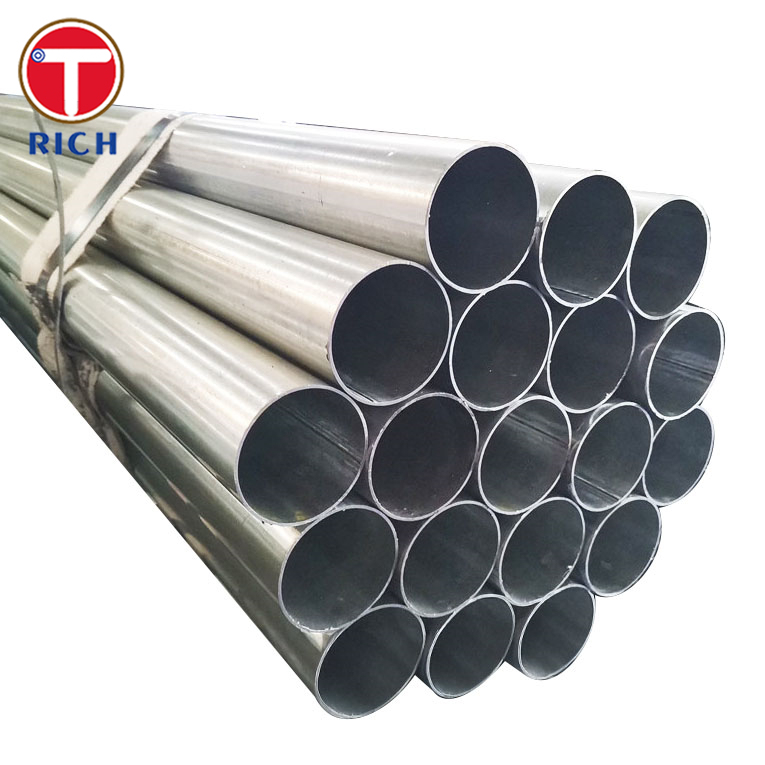

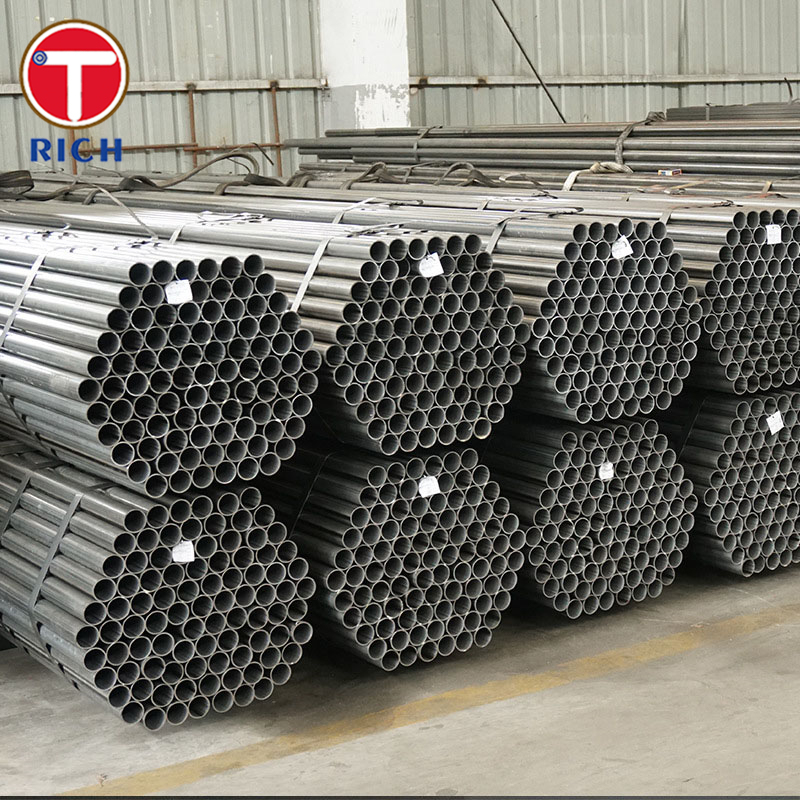

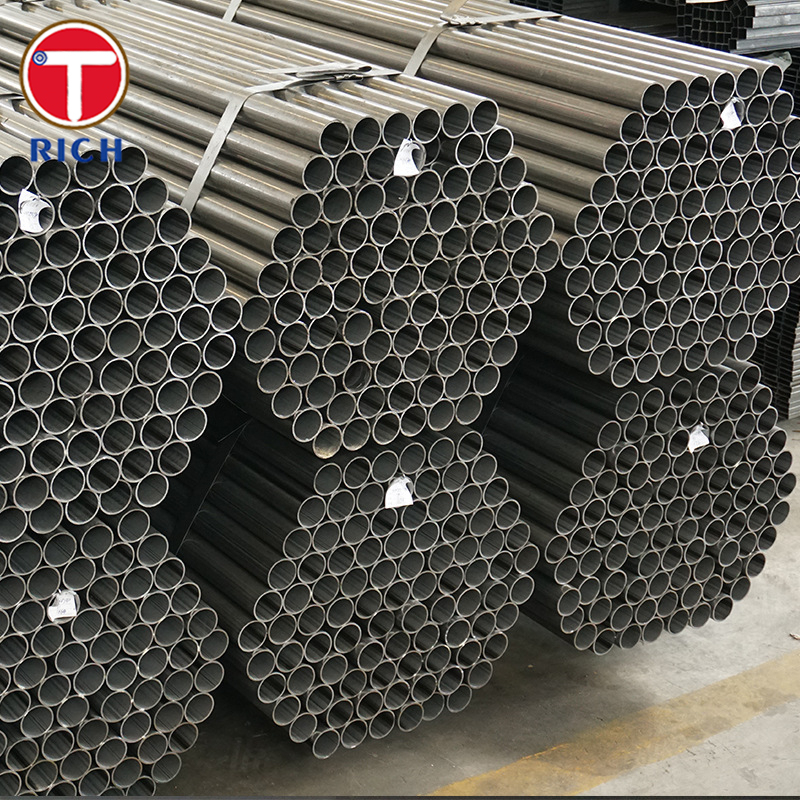

EN 10305-3 28Mn6 Kaltgeschweißtes Rohr aus Kohlenstoffstahl mit 30 - 426 mm Außendurchmesser für Präzisionsanwendungen
Produktdetails
Kühlgroße Rohre aus Kohlenstoffstahl
,Tight Tolerances Präzisionsstahlrohr
,Gute mechanische Festigkeit Kaltgeschweißtes Rohr
EN 10305-3 / 28Mn6 Geschweißtes kaltgezogenes Präzisionsstahlrohr
Materialübersicht
EN 10305-3 (Geschweißte kaltgezogene Rohre) definiert die technischen Lieferbedingungen für geschweißte kaltgezogene Stahlrohre, die in Präzisionsanwendungen eingesetzt werden.
„28Mn6“ (Stahlnummer 1.1170) ist ein wärmebehandelbarer, manganhaltiger Kohlenstoffstahl, der häufig in mechanischen und Automobilanwendungen eingesetzt wird.
Bei Verwendung in geschweißten kaltgezogenen Rohren gemäß EN 10305-3 bietet 28Mn6 ein ausgewogenes Verhältnis von Festigkeit, Umformbarkeit und Schweißbarkeit und eignet sich somit für Struktur- und Präzisionsanwendungen.
Spezifikationen
Im Folgenden finden Sie eine repräsentative („typische“) Spezifikationszusammenfassung (kein vollständiger Standardtext):
-
Produkttyp: Geschweißte kaltgezogene (d.h. geschweißte und dann kaltreduzierte) Stahlrohre (kreisförmige, quadratische, rechteckige Querschnitte)
-
Maximaler Außendurchmesser (kreisförmig): bis zu 193,7 mm gemäß dem Geltungsbereich der Norm
-
Toleranz & Oberflächenrauheit: enge Maßtoleranzen und eine maximal zulässige Oberflächenrauheit (nicht frei in Zusammenfassungsquellen angegeben)
-
Wärmebehandlung / Lieferbedingungen: wie geschweißt, kaltgezogen, optional normalisiert, geglüht oder vergütet, je nach Anforderung und Güte
-
Typische Wandstärke / Längen: gängige Bereiche (z.B. Wandstärke ab ~0,5 mm aufwärts, Standardlängen typisch pro Hersteller)
Chemische Zusammensetzung (typische / Standardgrenzwerte)
| Stahlsorte | C (Gew.-%) | Si (max) | Mn (Bereich) | P (max) | S (max) |
|---|---|---|---|---|---|
| 28Mn6 (1.1170) | 0,25 – 0,32 | ≤ 0,40 | 1,30 – 1,65 | ≤ 0,035 | ≤ 0,035 |
| C35E (EN) | ~0,32 | ~0,40 | ~0,80–1,20 | ~0,025 | ~0,025 |
| E235 (EN 10305-Serie) | ~0,17 (max) | ~0,35 | ~1,20 (max) | ~0,025 | ~0,025 |
| E355 (EN 10305-Serie) | ~0,22 (max) | ~0,55 | ~1,60 | ~0,025 | ~0,025 |
| E420 (EN 10305-Serie) | ~0,16 (max) | ~0,50 | ~1,70 | ~0,025 | ~0,025 |
Mechanische Eigenschaften
| Güte / Zustand | Streckgrenze (Rp0,2) (MPa) | Zugfestigkeit (Rm) (MPa) | Dehnung A5 (%) | Querschnittsverminderung Z (%) | Kerbschlagzähigkeit (ISO-V) J |
|---|---|---|---|---|---|
| 28Mn6 (Normalisiert) | 345 (≤16 mm) | ≥ 630 | ≥ 17 % | — | — |
| 28Mn6 (Vergütet) | ~590 | 800–950 | ≥ 13 | ~40 | min 35 J |
| C35E (typischer Baustahl) | ~215–300 (variiert mit dem Zustand) | ~400–600 | ~15–20 | — | — |
| E235 (wie in EN 10305 geliefert) | ~315 | ~390 | ~25 | — | — |
| E355 (EN 10305) | ~355 | ~490–630 | ~22 | — | — |
| E420 (EN 10305) | ~420 | ~540–630 | ~22 | — | — |
Haupteigenschaften
-
Präzise Maßkontrolle: Nach dem Schweißen wird das Rohr kaltverformt (reduziert), um enge Toleranzen in Bezug auf Außendurchmesser, Wandstärke, Geradheit und Rundheit gemäß EN 10305-3 zu erreichen.
-
Gute mechanische Festigkeit: 28Mn6 kann eine mittlere bis hohe Festigkeit liefern, insbesondere bei Wärmebehandlung.
-
Gute Umformbarkeit: In weicheren Zuständen kann es kaltverformt, gebogen oder gebördelt werden.
-
Schweißbarkeit: Akzeptable Schweißbarkeit, obwohl bei der Verarbeitung und potenziellen Nachbehandlung Vorsicht geboten ist.
-
Oberflächenqualität: Eine definierte maximale Oberflächenrauheit ist durch die Norm gefordert, um die Kompatibilität in Präzisionsanwendungen zu gewährleisten.
-
Vielseitigkeit in der Wärmebehandlung: Es unterstützt Normalisieren, Vergüten, Glühen und bietet Flexibilität zur Anpassung der Eigenschaftsbereiche.
Konformität / Anwendbare Normen
-
EN 10305-3:2023 — Stahlrohre für Präzisionsanwendungen, technische Lieferbedingungen für geschweißte kaltgezogene Rohre.
-
Frühere Versionen: EN 10305-3:2016 / 2010 / 2002
-
Das Rohr muss auch allgemeine Lieferstandards für Stahlprodukte und Referenzstandards wie EN 10020, EN 10021, EN 10027, EN 10204, EN 10266 sowie Prüfnormen wie EN 10246-3 (Wirbelstromprüfung von Rohren) erfüllen.
-
Die Norm gilt für Außendurchmesser ≤ 193,7 mm (für kreisförmigen Querschnitt) und kann auch auf quadratische/rechteckige Rohre erweitert werden.
Anwendungsbereiche
Breite Anwendungsbereiche
Dieses Rohr eignet sich für präzise Struktur-, mechanische und Montageanwendungen in Bereichen wie Automobilsysteme, Maschinenbau, Möbelrahmen, mechanische Instrumentierung und Montagevorrichtungen.
Spezifische Anwendungsfälle
| Anwendungsbereich | Typische Verwendung von 28Mn6 geschweißtem kaltgezogenem Rohr |
|---|---|
| Automobil- und Fahrzeugrahmen | Strukturquerträger, Verstrebungen, Rohrrahmen für Fahrgestelle |
| Mechanische Ausrüstung / Automatisierung | Präzisionsrahmen, Führungsschienen, Halterungen, Sensorgehäuse |
| Möbel & Einrichtungsgegenstände | Schlanke, hochfeste Rahmenteile oder -stützen |
| Förder- und Handhabungssysteme | Leichte Schienen, Rollen, Führungsrohre |
| Instrumentierung / Laborausrüstung | Gehäuse, Wellen, Rohre, die kontrollierte Toleranzen erfordern |
F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Hersteller, kann auch Handel betreiben.
F: Wie lange ist Ihre Lieferzeit?
A: Im Allgemeinen sind es 10-15 Tage, wenn die Ware auf Lager ist, oder es sind 30-40 Tage, wenn die Ware nicht auf Lager ist,
es richtet sich nach der Menge.
F: Stellen Sie Muster zur Verfügung? ist es kostenlos oder extra?
A: Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Zahlung=2000USD, 30% T/T im Voraus, Restbetrag vor Versand.
Wenn Sie eine andere Frage haben, können Sie sich gerne an mich wenden.
-
