Bundy-Röhrchen mit doppelter Wand aus Kohlenstoffarme Stahlröhrchen, Kupferplattiert für den Automobilbau
Produktdetails
Kupferbeschichtetes Bundy-Rohr
,Doppelwandiges Stahlrohr aus kohlenstoffarmem Stahl
,Präzisionsstahlrohr für den Automobilbereich
Bundyrohr – Doppelwandiges, kupferbeschichtetes Stahlrohr mit niedrigem Kohlenstoffgehalt für den Automobilbereich
Materialübersicht
Bundyrohr ist ein doppelwandiges Stahlrohr mit niedrigem Kohlenstoffgehalt, das durch Walzen eines Stahlbandes zu einer 720° Überlappung und Kupferlöten der Naht hergestellt wird. Dadurch entsteht ein konzentrisches Doppelwandrohr mit einer durchgehenden Lötverbindung zwischen den beiden Wänden.
Für Kfz-Brems- und Kraftstoffleitungen bietet dieses Design:
-
Die mechanische Festigkeit und Steifigkeit von Stahl
-
Der Korrosionsschutz und die Lötbarkeit einer Kupferschicht
-
Redundante doppelwandige Druckeindämmung für die Sicherheit
Ihr Produkt, Bundyrohr Doppelwandiges Stahlrohr mit niedrigem Kohlenstoffgehalt Oberflächenkupferbeschichtung für Automobile, ist speziell für hydraulische und Kraftstoffsysteme in der Automobilindustrie konzipiert.
Spezifikationen
-
Basismetall
-
Stahlband mit niedrigem Kohlenstoffgehalt (z. B. AISI 1008 / 1010, EN E195, JIS STKM11A, GB Q215-Äquivalente)
-
-
Konstruktion
-
Doppelwandig, kupfergelötet entlang einer 720° Überlappungsnaht
-
-
Außendurchmesser (AD)
-
Gängige Automobilgrößen: 4,76 mm, 6,35 mm, 8,0 mm
-
Allgemeiner Leistungsbereich: ca. 3,17–15 mm
-
-
Wandstärke
-
Einzelwand: typischerweise 0,5–0,7 mm
-
Effektive Gesamtwand (Doppelwand): ca. 2 × Einzelwandstärke
-
-
Oberflächenausführungen (unsere wählbaren Optionen)
-
Kupferbeschichtung
-
Zinkbeschichtung
-
Farbiges Zinkplattieren (gelb chromatbehandeltes Zink)
-
-
Lieferzustand
-
Nach dem Löten geglüht / normalisiert
-

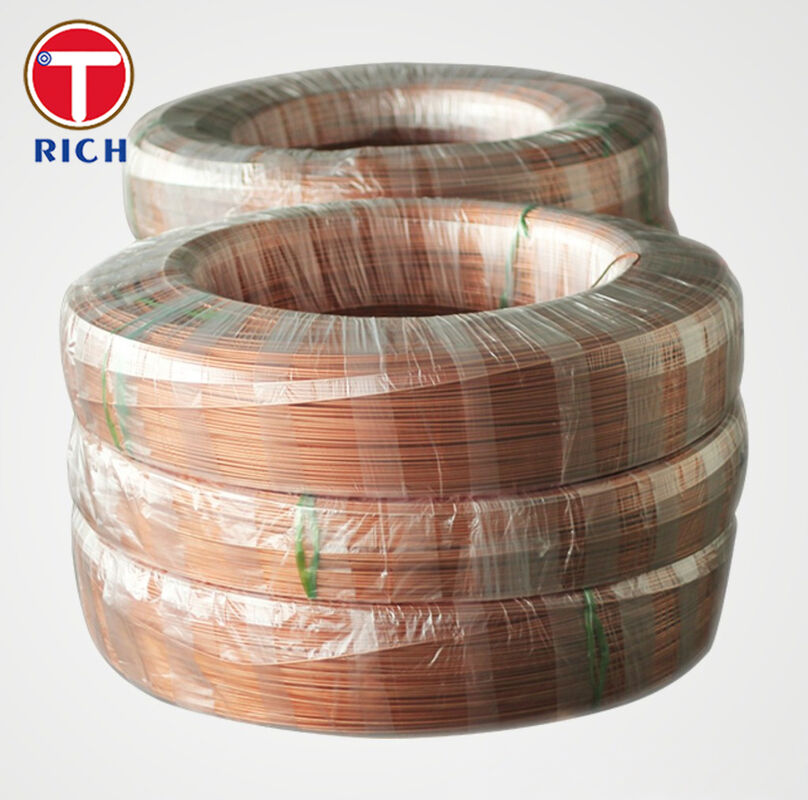

Gerade Längen (z. B. 6 m) oder aufgewickelte Spulen
-
-
Optionale zusätzliche Beschichtungen
-
PVF, PA (Nylon), PVC oder Epoxidharz über Metallbeschichtung, wenn eine höhere Korrosionsbeständigkeit erforderlich ist
-
Hauptmerkmale – Unsere Vorteile
-
Hohe Druck- und Ermüdungssicherheitsmarge
-
Die doppelwandige Lötkonstruktion bietet eine hohe Berstfestigkeit und eine ausgezeichnete Vibrationsermüdungsbeständigkeit, ideal für Brems- und Kraftstoffleitungen.
-
Die mechanischen Eigenschaften können an die Anforderungen des Typs SAE J527 in Bezug auf Streckgrenze, Zugfestigkeit und Dehnung angepasst werden.
-
-
Flexible Oberflächenschutzoptionen
-
Wir können Rohre mit kupferbeschichtet, zinkbeschichtet, oder farbig zinkbeschichtet (gelb chromatiert) Oberflächen liefern, um den unterschiedlichen OEM-Korrosionsanforderungen und Kostenniveaus gerecht zu werden.
-
Mehrschichtsysteme (Metallbeschichtung plus organische Beschichtung) können für raue Straßen-Salz- und Steinschlagumgebungen entwickelt werden.
-
-
Hervorragende Formbarkeit und Verarbeitbarkeit
-
Kohlenstoffarmer, geglühter Stahl bietet eine gute Duktilität für enges Biegen, Bördeln, Bördeln und andere Endformvorgänge.
-
Geeignet für komplexe Verlegung entlang des Fahrzeugchassis und durch den Motorraum ohne Rissbildung, wenn das richtige Werkzeug verwendet wird.
-
-
Maßgenauigkeit und innere Sauberkeit
-
Kaltgezogenes Präzisionsrohr mit engen Toleranzen für AD, Wandstärke und Ovalität.
-
Saubere Innenfläche, die dazu beiträgt, empfindliche Brems- und Kraftstoffsystemkomponenten vor Verunreinigungen zu schützen.
-
-
Zuverlässige Fügeleistung
-
Das kupferhaltige System unterstützt eine gleichbleibende Lötqualität und starke Verbindungen an Armaturen und Halterungen.
-
Kompatibel mit gängigen Automobilanschlusstypen wie Doppelbördeln, ISO-Bördeln und geeigneten Quetsch- oder Schnellverbindungsarmaturen.
-
Chemische Zusammensetzung
| Güte | Standard | C (Gew.-%) | Si (Gew.-%) | Mn (Gew.-%) | P max. (Gew.-%) | S max. (Gew.-%) | Kommentar |
|---|---|---|---|---|---|---|---|
| SAE / AISI 1010 | SAE J403 / AISI | 0,08–0,13 | — | 0,30–0,60 | 0,04 | 0,05 | Wird häufig für Bundy-Streifen verwendet |
| SAE / AISI 1008 | SAE J403 / AISI | ≤0,10 | ≤0,07–0,10 | 0,30–0,50 | 0,03 | 0,05 | Sehr kohlenstoffarm, ausgezeichnete Formbarkeit |
| E195 (1.0034) | EN 10305-2 | ≤0,15 | ≤0,35 | ≤0,70 | 0,025–0,045 | 0,025–0,045 | Unlegierter Qualitätsstahl für präzisionsgeschweißte Rohre |
| STKM11A | JIS G3445 | ≤0,12 | ≤0,35 | ≤0,60 | ≤0,04 | ≤0,04 | Kohlenstoffstahlrohrgüte für Maschinen und Automobile |
| Q215 | GB/T 700 / GB/T 3524 | 0,09–0,15 | ≤0,30 | 0,25–0,55 | ≤0,045 | ≤0,050 | Chinesischer Baustahl, äquivalent zu E195 / St2ps |
Mechanische Eigenschaften
| Güte | Zustand (typisch) | Streckgrenze (MPa) | Zugfestigkeit (MPa) | Dehnung A (%) | Hinweise |
|---|---|---|---|---|---|
| SAE 1010 | Geglüht | ≈154 | ≈231 | ≈56 | Sehr duktil, gut für Tiefziehen |
| SAE 1008 | Kaltverformungsbereich | ~350–550 | ~650–880 | ~8–25 | Stellt höherfeste kaltverformte Produkte dar; das Rohr kann bei Bedarf weicher spezifiziert werden |
| E195 (1.0034) | Normalisiert (+N) | ≥195 | 300–440 | ≥28 | Typisch für EN 10305-2 Präzisionsrohre |
| STKM11A | Wie für Rohre angegeben | — | ≥290 | ≥35 | JIS G3445 Mindestwerte für Rohre |
| Q215 | Warmgewalztes Band/Platte | ≥215 | 335–450 | ≥31 | GB/T 700 / GB/T 3524 Werte für Baustahl |
Anwendbare Standards
Wir können Bundyrohr in Übereinstimmung mit den wichtigsten internationalen Rahmenbedingungen herstellen und qualifizieren, einschließlich:
-
SAE / ASTM
-
SAE J527 – Gelötete doppelwandige Stahlrohre mit niedrigem Kohlenstoffgehalt für den Automobilbereich
-
ASTM A254 – Kupfergelötete doppelwandige Stahlrohre
-
-
EN / EU
-
EN 10305-2 – Geschweißte kaltgezogene Präzisionsstahlrohre (E195 und verwandte Güten)
-
-
JIS (Japan)
-
JIS G3445 – Kohlenstoffstahlrohre für maschinenbauliche Zwecke (STKM11A)
-
-
GB (China)
-
GB/T 700, GB/T 3524 – Kohlenstoffbaustähle und -bänder (einschließlich Q215 für Bundy-Band und -Rohr)
-
Anwendungsbereiche
Allgemeine Bereiche
Doppelwandiges kupfer- oder zinkbeschichtetes Bundyrohr wird verwendet in:
-
Hydraulik- und Kraftstoffsystemen für Kraftfahrzeuge
-
Kälte- und Klimaanlagen
-
Allgemeine Flüssigkeits- und Gasleitungen in Maschinen und Geräten
Typische Anwendungen in der Automobilindustrie
-
Hydraulische Bremsleitungen (Chassisleitungen, Achsleitungen)
-
Kraftstoffzufuhr- und -rücklaufleitungen (Benzin und Diesel)
-
Ölkühler und Servolenkungsleitungen (falls zutreffend)
-
Zusätzliche Öl- und Kühlmittelkreisläufe, bei denen Stahlrohre spezifiziert sind
F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Hersteller, kann auch Handel betreiben.
F: Wie lange ist Ihre Lieferzeit?
A: Im Allgemeinen sind es 10-15 Tage, wenn die Ware auf Lager ist, oder es sind 30-40 Tage, wenn die Ware nicht auf Lager ist,
es ist abhängig von der Menge.
F: Stellen Sie Muster zur Verfügung? ist es kostenlos oder extra?
A: Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Kosten für die Fracht bezahlen.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Zahlung=2000USD, 30% T/T im Voraus, Restbetrag vor Versand.
Wenn Sie eine andere Frage haben, können Sie sich gerne an mich wenden.
-
