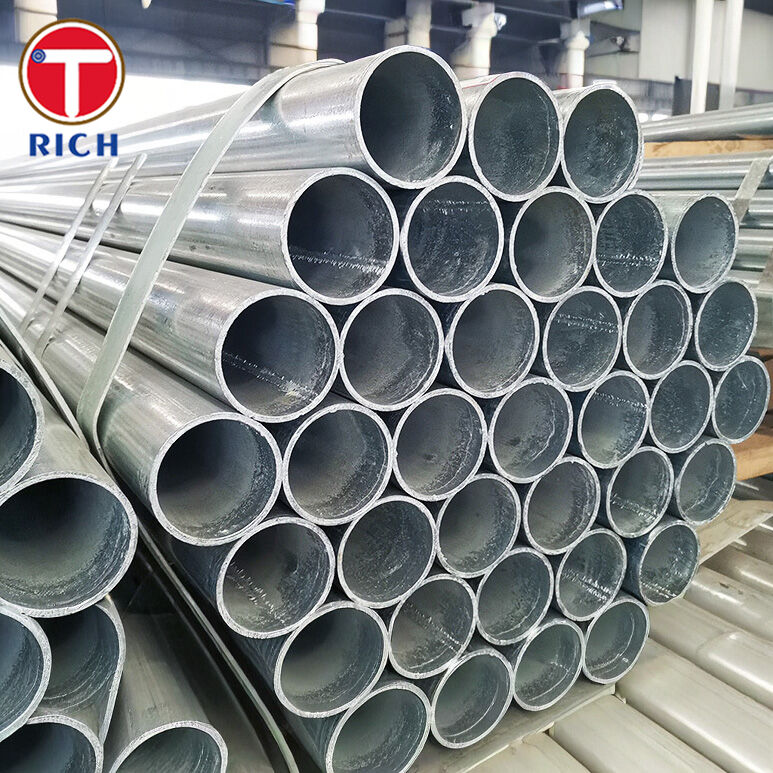

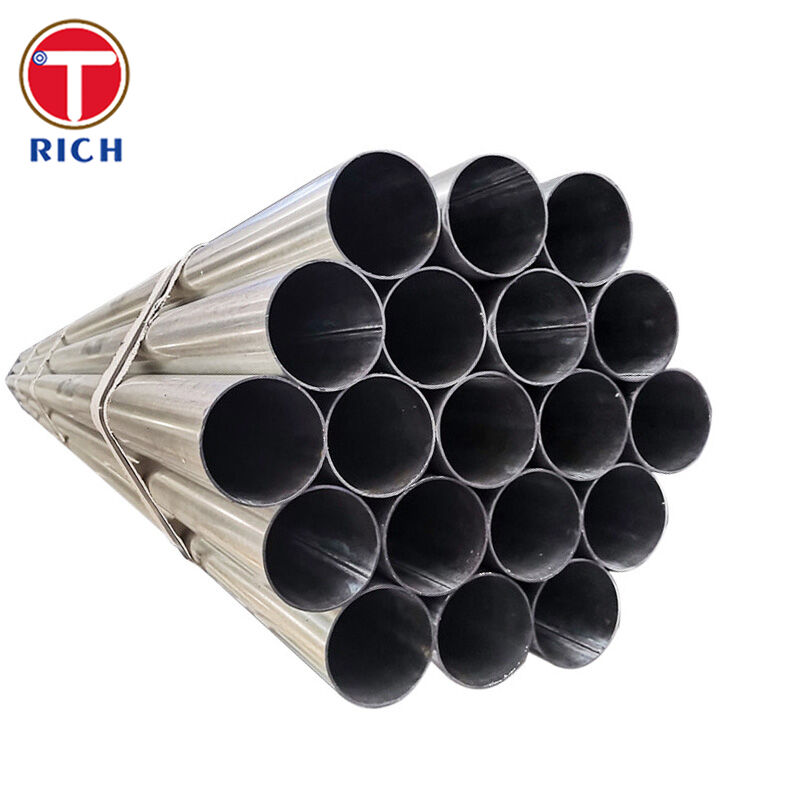

SAE J526 Präzisionsstahlrohr aus kohlenstoffarmem Stahl für geschweißte Stahlrohre im Automobilbereich
Produktdetails
SAE J526 Präzisionsstahlrohr
,Geschweißte Stahlrohre aus kohlenstoffarmem Stahl
,Automobilanwendung ERW-Stahlrohr
SAE J526 Schweißrohr aus kohlenstoffarmem Stahl (ERW)
Material
SAE J526 Schläuche sind elektrisch-widerstandsgeschweißt (ERW), mit einer Wand,Präzisionsrohre aus kohlenstoffarmem Stahl, die für die Automobilindustrie und ähnliche industrielle Anwendungen mit zuverlässiger Druckleistung und kontrolliertem Formen (Bogen) bestimmt sindDas Rohr wird aus einem einzigen Stahlstreifen gebildet; nach dem Schweißen wird es mit einemdie Außenschweißperle wird entfernt, um eine glatte Außenfläche zu schaffen, die für die Montage und Verleitung in kompakten Fahrzeugverpackungen geeignet ist.
Anmerkung: SAE J526-Material ist nicht für Anwendungen mit einem einzigen Schlag bestimmt, da die innere Schweißfläche einen möglichen Leckageweg erzeugen kann; ist der Einsatz eines einzigen Schlags unvermeidlich,Risiko muss zwischen Käufer und Hersteller vereinbart werden.
Spezifikationen
| Größe der Dash | OD (mm) | OD-Toleranz (± mm) | Wand (mm) | Wandentoleranz (± mm) |
|---|---|---|---|---|
| -2 | 3.18 | 0.05 | 0.64 | 0.13 |
| -3 | 4.78 | 0.08 | 0.71 | 0.13 |
| - 4 | 6.35 | 0.08 | 0.71 | 0.08 |
| - 5 | 7.92 | 0.08 | 0.71 | 0.08 |
| -6 | 9.53 | 0.08 | 0.71 | 0.08 |
| - Sieben | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.89 | 0.09 |
| - 9 | 14.27 | 0.10 | 0.76 | 0.08 |
| - 10 | 15.88 | 0.10 | 0.89 | 0.09 |
Hauptmerkmale
-
Stabile Größengenauigkeit für eine zuverlässige Anpassung an Fahrzeugrohrfittings (OD/WT Toleranzen nach SAE J526)
-
Druckfähige Leistung nach Standardprüfmethoden (z. B. Drucksicherung, Flaring, Biegen, NDT)
-
Formfreundlicher kohlenstoffarmer Stahl für Biegen und Montage
-
Produktionsfertiges Oberflächenzustand: Außenperlen entfernt; Innenperlen kontrolliert (spezielle interne Perlenanforderungen nach Vereinbarung)
Unsere Vorteile
-
Wird es an der Leuchte oder an der Anlage undicht, weil es geschweißt ist?
-
SAE J526 ist nicht für den Einsatz mit einer einzigen Leuchte vorgesehen; wir passen die Lieferung an die doppelten Leuchtmittel / geeignete Formmethoden an und kontrollieren die internen Schweißperlenbedingungen, wenn dies durch die Bestellung erforderlich ist.
-
Die Verbrennungsleistung wird durch standardisierte Verbrennungsverfahren überprüft.
-
Können Sie eine enge Toleranz halten und die Konsistenz von Rohr zu Rohr für die Massenproduktion halten?
-
Wir halten uns an die SAE J526-Toleranzen und führen inline-Dimensionskontrollen durch, sowie auf Anfrage Partieverfolgbarkeit und Konformitätszertifikate.
-
Wie verhindert man Rost und Verunreinigung im Inneren des Rohres während des Versands und der Lagerung?
-
Wir bieten interne Reinheitskontrolle und Korrosionsschutz für die Versand-/Normallagerung, mit optional erweiterten Beschichtungen, wenn angegeben.
Chemische Zusammensetzung
| UNS | SAE-Klasse | C (W.t.%) | Mn (Wt.%) | P max (Wt.%) | S max (gewichts%) |
|---|---|---|---|---|---|
| G10080 | 1008 | ≤ 010 | 0.30 ̊0.50 | 0.030 | 0.050 |
| G10100 | 1010 | 0.08'0.13 | 0.30 ̊0.60 | 0.030 | 0.050 |
| G10120 | 1012 | 0.10-0.15 | 0.30 ̊0.60 | 0.030 | 0.050 |
| G10150 | 1015 | 0.13 ̊0.18 | 0.30 ̊0.60 | 0.030 | 0.050 |
| G10200 | 1020 | 0.18 ̊0.23 | 0.30 ̊0.60 | 0.030 | 0.050 |
Mechanische Eigenschaften
| Beispiel für die Grundklasse | Leistungsstärke min (0,2% Offset) | Zugfestigkeit min | Verlängerung min | Maximale Härte |
|---|---|---|---|---|
| SAE 1008 | 170 MPa (≈24,650 psi) | Bei der Herstellung von Kraftfahrzeugen mit einer Leistung von mehr als 100 W | 14% (in 50 mm) | Rockwell 30T 65 |
| SAE 1010 | 170 MPa (≈24,650 psi) | Bei der Herstellung von Kraftfahrzeugen mit einer Leistung von mehr als 100 W | 14% (in 50 mm) | Rockwell 30T 65 |
| SAE 1012 | 170 MPa (≈24,650 psi) | Bei der Herstellung von Kraftfahrzeugen mit einer Leistung von mehr als 100 W | 14% (in 50 mm) | Rockwell 30T 65 |
| SAE 1015 | 170 MPa (≈24,650 psi) | Bei der Herstellung von Kraftfahrzeugen mit einer Leistung von mehr als 100 W | 14% (in 50 mm) | Rockwell 30T 65 |
| SAE 1020 | 170 MPa (≈24,650 psi) | Bei der Herstellung von Kraftfahrzeugen mit einer Leistung von mehr als 100 W | 14% (in 50 mm) | Rockwell 30T 65 |
Anwendbare / Referenznormen
-
SAE: SAE J526 Schweißrohr aus kohlenstoffarmem Stahl, geeignet zum Biegen, Brennen, Becken, Formen und Brazen
-
ASTM: ASTM A513/A513M ERW mechanische Rohre aus Kohlenstoff/legiertem Stahl
-
EN: EN 10305-3 Kaltgeschweißte Präzisionsrohre aus Stahl
-
GOST: GOST 10704-91 Längsgeschweißte Stahlrohre (elektrisch geschweißt)
-
JIS: JIS G3445 - Rohre aus Kohlenstoffstahl für Maschinenbau
-
GB: GB/T 3091 Schweißrohren aus Stahl zur Abgabe von Flüssigkeiten unter niedrigem Druck
Anwendungsbereiche
Primärindustrie
-
Fahrzeugflüssigkeitssysteme, Kühlrohre, allgemeine hydraulische und leichte Drucktechnik
Verwendungszwecke
-
Automobilindustrie: hydraulische Leitungen (nicht schwer zu formende), Rohrbaugruppen aus Stahl, Halterungen/geformte Rohrteile, Schweißrohrbauteile
-
Kühlung: Stahlrohrkreisläufe für allgemeine Zwecke und Rohrstrukturelemente
-
Hydraulik / allgemeine Technik: Niedrigkohlenstoffdruckrohrläufe, bei denen Leistungsprüfungen und Toleranzen nach J526 erforderlich sind
F: Sind Sie Handelsgesellschaft oder Hersteller?
A: Der Hersteller kann auch handeln.
F: Wie lange dauert Ihre Lieferzeit?
A: Im Allgemeinen sind es 10-15 Tage, wenn die Waren auf Lager sind, oder es sind 30-40 Tage, wenn die Waren nicht auf Lager sind,
Es ist nach der Menge.
F: Liefern Sie Proben? Ist es kostenlos oder extra?
A: Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
F: Was sind Ihre Zahlungsbedingungen?
A: Bezahlung <=2000USD, 100% im Voraus. Bezahlung>=2000USD, 30% T/T im Voraus, Guthaben vor Versand.
Wenn Sie eine weitere Frage haben, können Sie mich gerne kontaktieren.
-
